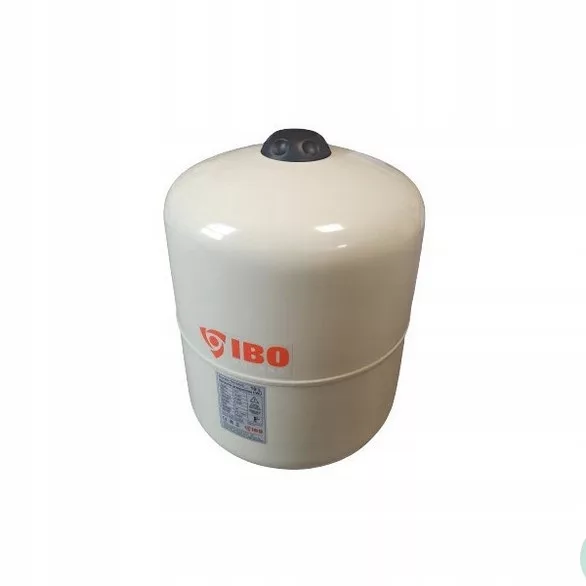

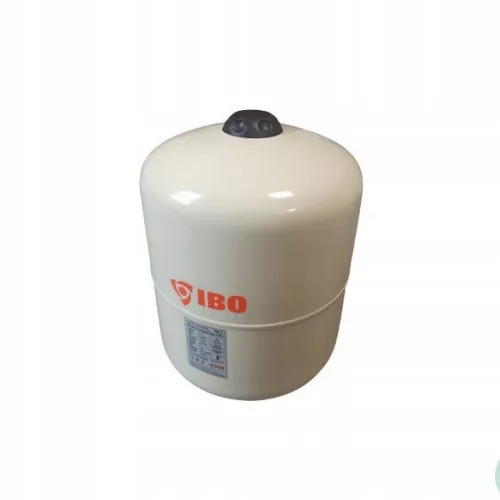

Ekspanzijska posoda za sanitarno vodo 19 l, 10 barov, navoj 3/4"

Expanzná nádoba s objemom 19 l je určená na použitie v uzavretých rozvodoch teplej úžitkovej vody. Pri ohrievaní sa objem vody zväčšuje, čím rastie tlak v zásobníku a potrubí. Membránová nádoba zachytáva túto tepelnú rozťažnosť a pomáha udržiavať stabilnejšie tlakové podmienky v systéme.

Použitie správne dimenzovanej expanznej nádoby môže obmedziť časté odpúšťanie vody cez poistný ventil. Zároveň znižuje tlakové namáhanie zásobníka, potrubia a pripojených armatúr. To môže prispieť k dlhšej životnosti systému a obmedzeniu poškodenia vnútorného smaltovaného povrchu zásobníka.

Model je vhodný pre zásobníky teplej úžitkovej vody s objemom približne do 150 l. Presná veľkosť expanznej nádoby však závisí aj od vstupného tlaku vody, nastavenia poistného ventilu, predtlaku nádoby a rozdielu medzi vstupnou a maximálnou teplotou vody. Pri návrhu sa objem nádoby zvyčajne volí približne na úrovni 6 až 10 % objemu zásobníka, konečné dimenzovanie by však mal potvrdiť odborný montážnik.

Expanzná nádoba má výrobný predtlak 3 bary a maximálny pracovný tlak 10 barov. Pred uvedením do prevádzky je potrebné predtlak skontrolovať a podľa parametrov konkrétneho systému ho prípadne upraviť. Kontrola sa vykonáva pri odtlakovanej vodnej strane nádoby.

Pripojenie zabezpečuje závit 3/4". Rozmery nádoby sú približne 430 × 280 mm, preto je pred montážou potrebné overiť dostatok priestoru a možnosť bezpečného servisného prístupu.

Hlavné vlastnosti
objem nádoby 19 l,
určenie pre teplú úžitkovú vodu,
vhodná pre zásobníky približne do 150 l,
výrobný predtlak 3 bary,
maximálny pracovný tlak 10 barov,
pracovná teplota od –10 do +100 °C,
závitové pripojenie 3/4",
rozmery približne 430 × 280 mm,
biele vyhotovenie.
Výhody pri používaní

Expanzná nádoba pomáha vyrovnávať tlakové zmeny, ktoré vznikajú pri ohrievaní vody. Môže tak obmedziť kvapkanie poistného ventilu, znížiť straty vody a chrániť zásobník aj rozvody pred nadmerným tlakovým namáhaním.

Nádoba je vhodná pre domácnosti, byty, rodinné domy aj menšie prevádzky so zásobníkovým ohrevom teplej vody. Použiť ju možno pri elektrických, plynových alebo nepriamo ohrievaných zásobníkoch, pokiaľ zodpovedá požadovaným tlakovým a objemovým parametrom systému.

Dôležité upozornenia

Expanzná nádoba nenahrádza poistný ventil. Poistné a bezpečnostné prvky systému musia zostať správne nainštalované a funkčné.

Pred montážou je potrebné overiť:

objem zásobníka,
tlak studenej vody,
nastavenie poistného ventilu,
požadovaný predtlak nádoby,
kompatibilitu závitu 3/4",
dostatok priestoru na montáž a servis.

Inštaláciu a nastavenie odporúčame zveriť kvalifikovanému odborníkovi. Nesprávne nastavený predtlak alebo nevhodne zvolený objem nádoby môže znížiť jej účinnosť.

Technické parametre
Parameter Hodnota
Typ produktu membránová expanzná nádoba
Určenie teplá úžitková voda
Objem 19 l
Odporúčaný objem zásobníka približne do 150 l
Výrobný predtlak 3 bary
Maximálny pracovný tlak 10 barov
Prevádzková teplota –10 až +100 °C
Pripojenie 3/4"
Rozmery približne 430 × 280 mm
Farba biela

V podkladoch sa objavuje aj označenie „18 l N032“, zatiaľ čo hlavné technické údaje uvádzajú objem 19 l. Pred zaradením produktu do ponuky odporúčame skontrolovať objem uvedený na výrobnom štítku konkrétnej nádoby.
