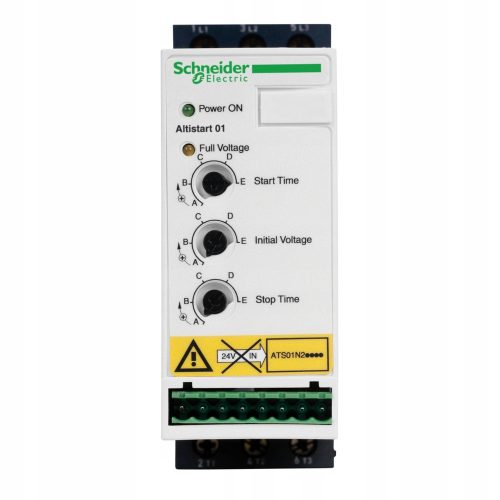

UKŁAD ŁAGODNEGO ROZRUCHU ATS01N206QN 3-fazowy 380/415V AC 50/60Hz 1,5-3kW 6A IP20

Softstarter firmy Schneider Electric ATS01N206QN ma na celu zredukowanie momentu rozruchowego silnika. Dzięki temu urządzeniu możliwy jest łagodny i bezpieczny start silników asynchronicznych poprzez redukcję ich prądu rozruchowego. Odbywa się to poprzez stopniowe zwiększanie wartości napięcia w momencie rozruchu. Sofstart łączy w sobie prostotę (łatwe podłączenie, szybka konfiguracja) i wydajność, stanowiąc doskonałe rozwiązanie dla maszyn ( wydłuża ich żywotność, zmniejsza częstotliwość napraw).

Zastosowanie:

• Małe sprężarki, wentylatory


• Taśmociągi


• Bramy automatyczne


• Zaawansowane systemy o zdecentralizowanej strukturze

Parametry podstawowe:

• Kod producenta: ATS01N206QN



• Gama produktów: Altistart 01



• Typ produktu lub komponentu: Urządzenie łagodnego rozruchu



• Przeznaczenie urządzenia: Silniki asynchroniczne



• Zastosowanie produktu: Maszyny kompaktowe



• Skrócona nazwa urządzenia: ATS01



• Ilość faz w sieci: 3 fazy



• Znamionowe napięcie zasilania [Us]: 380...415 V - 10...10 %



• Moc silnika w kW: 3 kW, 3 fazy w 380...415 V/ 1,5 kW, 3 fazy w 380...415 V/ 2,2 kW, 3 fazy w 380...415 V



• Parametry rozrusznika IcL: 6 A



• Kategoria użytkowania: AC-53B zgodnie z EN/IEC 60947-4-2



• Obciążenie prądowe: 30 A przy obciążeniu znamionowym



• Rodzaj rozruchu: Rozruch z rampą napięciową



• Strata mocy w watach (W): 4 W przy pełnym obciążeniu na końcu i na starcie, 64 W w stanie przejściowym


Dane techniczne:

• Wersja urządzenia: Z radiatorem



• Dostępna funkcja: Zintegrowany bocznik



• Wartości graniczne napięcia wyjściowego: 342…456 V



• Częstotliwość zasilania: 50...60 Hz - 5...5 %



• Częstotliwość sieci: 47.5...63 Hz



• Napięcie wyjściowe: <= napięcia zasilania



• Napięcie sterujące [Uc]: Wbudowany w rozrusznik



• Czas rozruchu: 1s/100, 5s/20, 10s/10, regulowany od 1 do 10s



• Symbol opóźnienia czasowego: Regulowany od 1 do 10 s



• Moment rozruchowy: 30...80 % momentu początkowego silnika podłączonego bezpośrednio do linii zas.



• Napięcie wejścia dyskretnego: 24...40 V



• Prąd wyjścia dyskretnego: 2 A DC-13, 3 A AC-15



• Typ wyjścia dyskretnego: Otwarta logika kolektora LO1 koniec sygnału startu/ Wyjścia przekaźnika R1A, R1C NO



• Napięcie wyjścia dyskretnego: 24 V (limit napięcia: 6...30 V) otwarta logika kolektora



• Minimalny prąd łączeniowy: 10mA w 6VDC dla wyj. przekaźnika



• Typ wyświetlacza: 1 LED (zielony) rozrusznik zasilony/ 1 LED (żółty) osiągnie napięcie znamionowe



• Położenie pracy: Pionowy +/- 10 stopni



• Wysokość: 124 mm



• Szerokość: 45 mm



• Głębokość: 131 mm



• Masa produktu: 0,42 kg



• Motor power range: AC-3 1,1…2 kW w 380…440 V 3 fazy/ 2,2…3 kW w 380…440 V 3 fazy



• Stopień ochrony: IP20



• Stopień zanieczyszczenia: 2 zgodnie z EN/IEC 60947-4-2



• Temperatura otoczenia dla pracy: -10…40 °C (bez zmniejszania wartości znamionowych)


Karta produktu dostępna do pobrania w "Dodatkowych informacjach"
