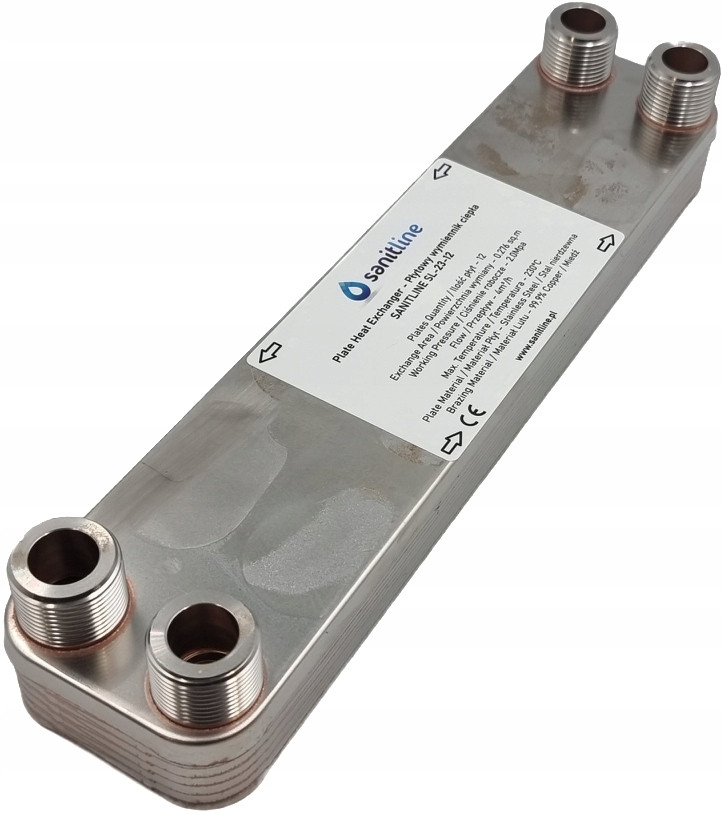

SANITLINE SL-23-12

Wymiennik ciepła 12-płytowy

SANITLINE SL-23-12

przyłącza 4x 3/4", 12 płyt

MOC 20kW

Szczegóły techniczne:

• Moc nominalna jest mocą maksymalną, osiągalną przy bardzo wysokich parametrach zasilania. Nie jest ona równoznaczna mocy kotła lub urządzenia grzewczego, do którego wymiennik może być stosowany.


•
  Przyłącza: 4x 3/4", Gwint zewnętrzny


• Ciśnienie robocze - do 20 bar


• Ciśnienie testowe - 40 bar


• Maksymalna temperatura pracy: do +230°C


• Przepływ - 4 m3/h


• Powierzchnia wymiany - 0,31 m2


•
  Stal nierdzewna 316L, lutowana miedzią 99,9% Cu



• Ilość płyt: 12 sztuk


• Grubość płyty: 0,4mm


• Typ płyty: karbowana


• Moc grzewcza - do 20 kW

WYMIARY

• Długość (A) - 315 mm


• Szerokość (B) - 73 mm


• Grubość (F) - 35 mm


• Rozstaw przyłączy (C) - 278 mm


• Rozstaw przyłączy (D) - 40 mm

ZASTOSOWANIE

• Podłączanie kotłów na paliwo stałe oraz kominków z płaszczem wodnym do układu zamkniętego w instalacji CO


• Współpraca z kotłami gazowymi, kolektorami słonecznymi (panelami solarnymi) oraz podgrzewaczami CWU


• Podłączanie ogrzewania podłogowego


• Wszelkiego rodzaju instalacje CO i CWU


• Współpraca z pompami ciepła (np. ogrzewanie geotermiczne)


• Wymiana ciepła, ogrzewanie i chłodnictwo w maszynach przemysłowych różnych branż


• Praca w charakterze skraplacza/parownika przy pompach ciepła


• Chłodnictwo przemysłu spożywczego (np. w produkcji soków, mleka, piwa)


• Podłączanie instalacji pod sieć miejską

Montaż wymiennika ciepła:

• Wymiennik należy montować ustawiony pionowo


• Wymiennik podłączamy zawsze przeciwprądowo - w celu uzyskania maksymalnej wydajności.


• Przy wymiennikach zaleca się dokonywania okresowego czyszczenia

ZALETY

• Wysoki współczynnik wymiany ciepła w przeliczeniu na gabaryty


• Małe gabaryty przy dużych mocach cieplnych


• Lutowane w piecach próżniowych tworzą konstrukcję niezwykle odporną na zmiany ciśnienia i temperatury


• Zmiana liczby płyt i układu kanałów umożliwia dostosowywanie urządzenia do indywidualnych potrzeb


• Prosty montaż i demontaż


• Łatwość ewentualnego czyszczenia


• Możliwość dołączania kolejnych obiegów grzewczych do już istniejących instalacji
