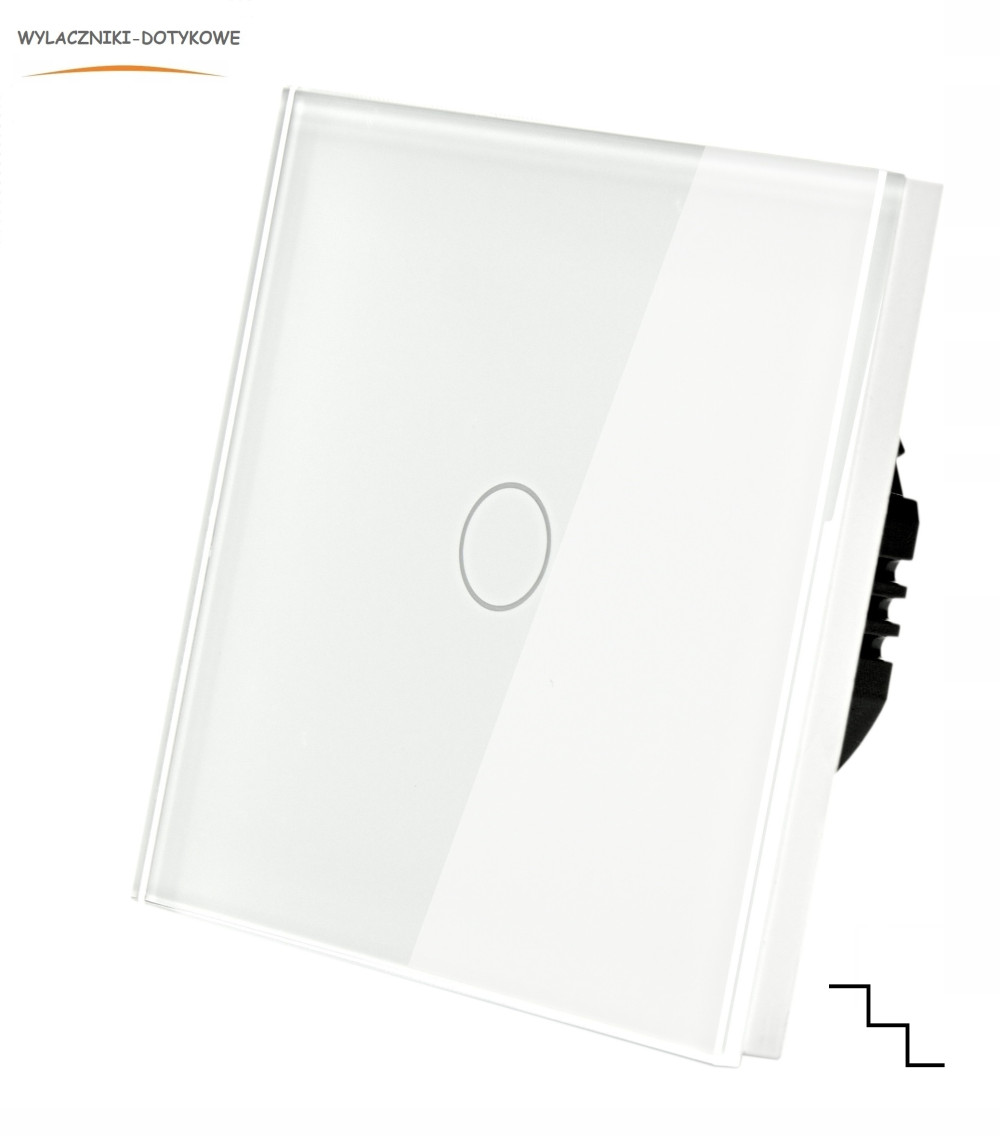

Stekleno stopniščno stikalo na dotik, podometno Indual belo MT-1G2-86-W

Włącznik światła pojedynczy schodowo-krzyżowy dotykowy szklany z panelem szklanym w kolorze białym i podświetleniem LED

• mechanizm uniwersalny, można go podłączyć w układzie schodowym lub krzyżowym.

W ZESTAWIE:

• panel szklany w kolorze białym 86x86 mm


• 1 x mechanizm włącznika schodowo-krzyżowego MT-1g2


• adapter LED


• solidna metalowa rama montażowa (nie plastik)


• śruby montażowe, instrukcja obsługi w języku polskim

UWAGA:

• mechanizm pojedynczy schodowy zadziała z mechanizmem pojedynczym schodowym z naszej serii produktowej

TYP: WŁĄCZNIK ŚWIATŁA SCHODOWO-KRZYŻOWY

•
  System sterowania: dotyk

•
  Materiał panelu szklanego: szkło hartowane odporne na zarysowania grubości 4 mm

•
  Wymiary włącznika: 86x86x35 mm

•
  Napięcie: 110-240V  AC 50 - 60Hz

•
  Obciążenie: 4W - 1000W

•
  Pobór mocy włącznika: 0,2W

•
  Temperatura pracy: -20~70°C

•
  Podświetlenie LED: niebieska poświata w stanie spoczynku, intensywnie niebieska poświata w stanie włączenia

•
  Trwałość: 100 000 cykli włączeń

•
  Certyfikaty: produkt zgodny z normą CE, FCC i RoHs

MONTAŻ WŁĄCZNIKA:

- standardowa instalacja, montaż na wkręty do puszki 60.

- LED adapter należy podłączyć gdy występuje żarzenie się diod w żarówkach lub jest za małe obciążenie obwodu i nie można włączyć żarówki.

• Przed przystąpieniem do montażu, odłącz zasilanie sieciowe na danym obwodzie! Montaż włącznika przy włączonym zasilaniu skutkuje jego uszkodzeniem.

• Upewnij się, czy obciążenie generowane przez żarówkę/i, mieści się w zakresie opisanym na nalepce z tyłu modułu.

• Otwórz panel, obracając płaskim śrubokrętem w prawo w przeznaczonym do tego miejscu.

• Podłącz mechanizm włącznika zgodnie z dedykowanym do niego schematem.

• Zamocuj włącznik w puszce. Nie odklejaj białej taśmy znajdującej się na sensorze dotyku.


• Załóż szklany panel na obudowę, a następnie włącz zasilanie sieciowe. Nie włączaj zasilania bez zamocowanego panelu szklanego - spowoduje to nieprawidłową kalibrację włącznika.


• W ciągu najbliższych dwóch minut nastąpi kalibracja dotyku. Światło może samoczynnie się włączać i wyłączać.

• Po kalibracji włącznik jest gotowy do użytku.

SCHEMAT PODŁĄCZENIA W UKŁADZIE SCHODOWYM

SCHEMAT PODŁĄCZENIA W UKŁADZIE SCHODOWO-KRZYŻOWYM
