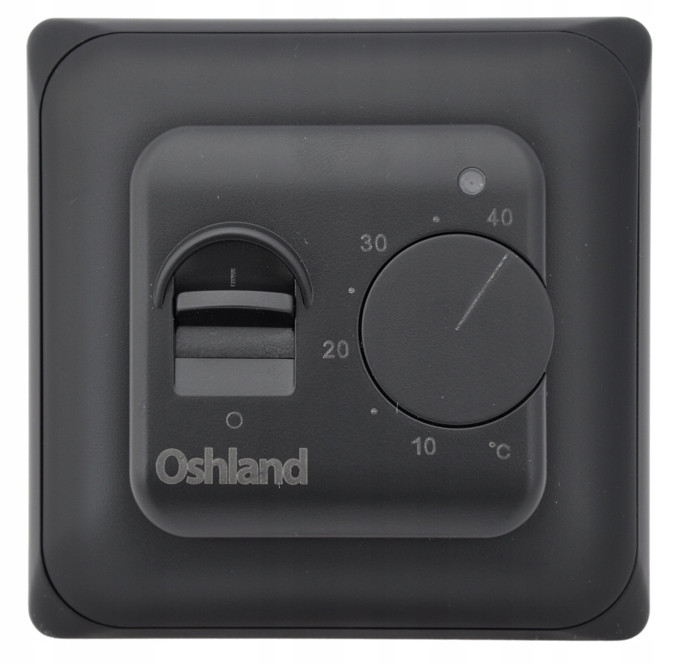

MECHANICZNY TERMOSTAT POKOJOWY REGULATOR TEMPERATURY 16A CZARNY

Termostat pokojowy Premium do ogrzewania podłogowego, klimatyzacji, przełącznik regulacji temperatury 16 A 230V

• Montowany podtynkowo, ten ręczny termostat pokojowy jest przeznaczony do automatycznego włączania/wyłączania elektrycznego systemu ogrzewania podłogowego i innych elektrycznych elementów grzewczych. Zakres regulacji temperatury: 5 ℃ ~ 40 ℃. Wyjście: maks. 16A.


• Certyfikat CE, bezpieczny i łatwy w użyciu. Włącz przycisk, a następnie ustaw temperaturę pokojową obracając pokrętło. Gdy wbudowany czujnik powietrza wykryje, że temperatura w pomieszczeniu osiąga zadaną temperaturę, Termostat do ogrzewania podłogowego automatycznie wstrzyma ogrzewanie.


• Wbudowany czujnik i zewnętrzna sonda podłogowa 3m NTC. Wbudowany czujnik służy do wykrywania temperatury w pomieszczeniu, a sonda zewnętrzna służy do ochrony przed wysoką temperaturą podłogi, która zapewnia, że ​​maksymalna temperatura ogrzewania podłogowego nie zostanie przekroczona 35℃.


• Wskaźnik ledowy. Ten elektryczny termostat do ogrzewania podłogowego ma wskaźnik LED, dzięki któremu możesz łatwo sprawdzić, czy system ogrzewania podłogowego działa, czy nie. Gdy wskaźnik LED jest włączony, oznacza to, że jest nagrzewany.

SPECYFIKACJA:

• Model: M5.16A;


• Prąd ładowania: 16 A;


• Zasilanie: 230 V, 50 Hz.;


• Zużycie prądu: 5 VA;


• Zakres regulacji: 5°C do 40°C;


• Differential per. Temperatura: Celsjusza;


• emperatura robocza: -5 stopni Celsjusza 50 stopni Celsjusza.;


• Stopień ochrony: IP20;


• Materiał obudowy: PC samogasnący;


• Czujnik podłogowy NTC: 3 m;


• Wymiary: 80 x 80 x 50 mm;


• Certyfikaty CE

ZESTAW ZAWIERA:

1 x ręczny termostat pokojowy

1 x kabel czujnika 3 m.

2 x śruby.

1 x instrukcja obsługi w języku angielskim

MONTAŻ CZUJNIKA ZEWNĘTRZNEGO

Obudowę należy umieścić pod podłogą z włożonym czujnikiem zewnętrznym, którego końcówkę należy pogrubić i umieścić na wierzchu warstwy betonu. W razie potrzeby kabel czujnika można przedłużyć do 50 m innymi kablami. Jeśli kabel wielożyłowy jest używany jako kabel przedłużający, nie należy stosować dodatkowego rdzenia kabla do zasilania (np. zasilanie kabla grzejnego), aby uniknąć zakłóceń sygnału napięciowego termostatu. Jeżeli w przedłużanym kablu znajduje się przewód ekranowany - powinien być on podłączony do zacisku 7, a nie do uziemienia. Zaleca się, aby kabel przedłużający i obudowa nie były dzielone z innymi.

USTAWIENIE TEMPERATURY

Ustawienie fabryczne zakresu regulacji temperatury wynosi +5/+40 ℃. Dioda LED włącza się podczas ogrzewania. Przy pierwszym użyciu należy ustawić termostat na najwyższą temperaturę. Gdy temperatura pomieszczenia lub podłogi zbliży się do temperatury pożądanej należy przekręcić pokrętło z powrotem do punktu w którym dioda gaśnie. Taką konfigurację urządzenia można wykonać ponownie jeden lub dwa dni później jeśli będzie to konieczne.

ZASTOSOWANIE:

• Ogrzewanie podłogowe folią grzewczą HEAT DECOR


• Różnego rodzaju grzejniki


• Kable grzewcze


• Maty grzewcze


• Urządzenia elektryczne o napięciu 230 V sterowane włącz/wyłącz

PODŁĄCZENIE TERMOSTATU 16A

• 2 Niebieski przewód - neutralny (N)


• 1 Czerwony przewód - fazowy (L)


• 6/7 Czujnik sensora
