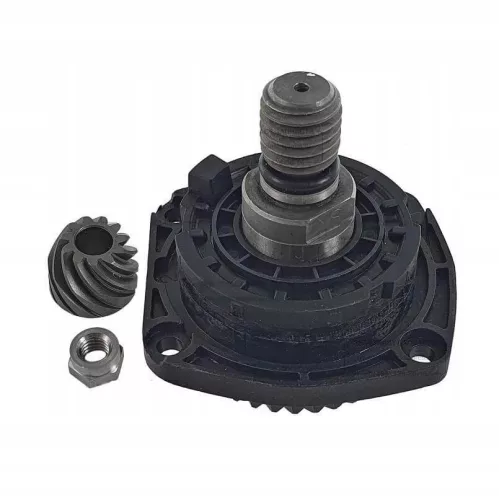

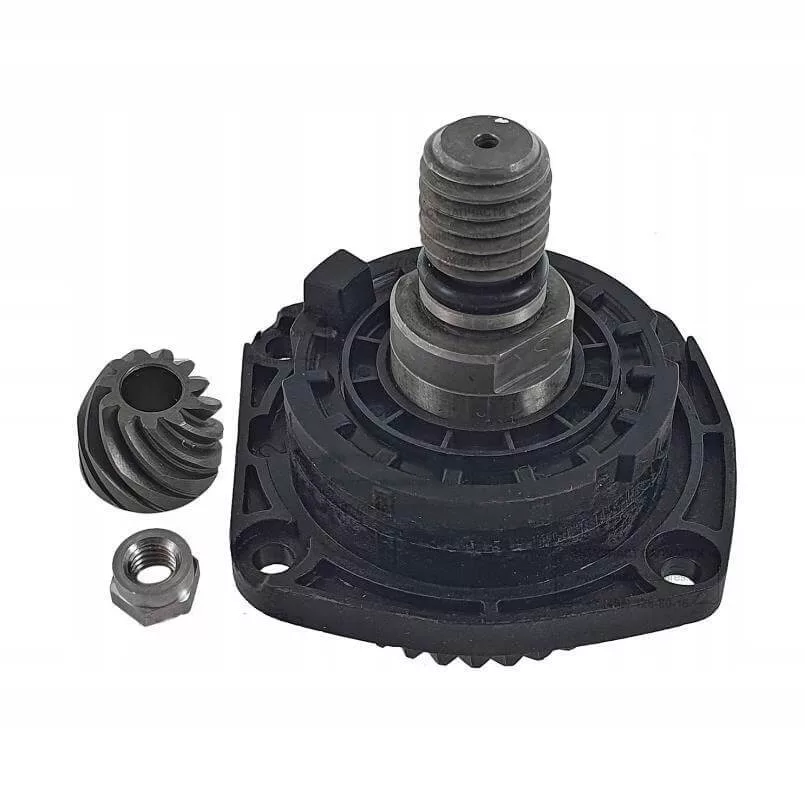

Metabo kołnierz przekładni do szlifierki W 18 LTX 125

•
  Producent: Metabo


•
  Kod producenta: 316047960

Zastosowanie:

Szlifierka kątowa

• 00404000 W 18 LTX 150


• 00404001 W 18 LTX 150


• 02170000 W 18 LTX 115


• 02170001 W 18 LTX 115


• 02174000 W 18 LTX 125


• 02174001 W 18 LTX 125

Spis części do 00404000 ; W 18 LTX 150

Pozycja ; Ilość ; Numer części ; Opis części

2  ;  1   ; 316047560  ;  PRZEKŁADNIA ZE WIRNIK KOMPL.

3  ;  1   ; 343398580  ;  OBUDOWA SILNIKA

4  ;  2   ; 141119900  ;  BLACHOWKRĘT SOCZEWKOWY

5  ;  2   ; 343398600 ;   POKRYWA - ZIELONA

6  ;  7   ; 141113180 ;   BLACHOWKRĘT SOCZEWKOWY

7  ;  1   ; 316049680  ;  OBUDOWA Kompl.

11  ;  1  ;  338060680 ;   TABLICZKA ZNAMIONOWA

12  ;  1  ;  316040610  ;  BLOKADA WRZECIONA

14  ;  1  ;  316047570  ;  OBUDOWA PRZEKŁADNI Kompl.

17  ;  3  ;  141124090  ;  WKRĘT

18  ;  2  ;  141117980  ;  ŚRUBA

19  ;  4  ;  141117060  ;  BLACHOWKRĘT SOCZEWKOWY

20  ;  2  ;  339011860  ;  PODKŁADKA DYSTANSOWA

21  ;  1  ;  316047590   ; DŹWIGNIA ZACISKU Kompl.

22  ;  1  ;  143192540  ;  O - RING

23  ;  1  ;  341161150  ;  WRZECIONO PRZEKŁADNI M14

24  ;  1  ;  316047960 ;   KOŁNIERZ PRZEKŁADNI,M14

25  ;  1  ;  344097550 ;   O - RING 48 x 1

26  ;  1  ;  316064680  ;  NAKRĘTKA QUICK,M14

27  ;  1  ;  341031160   ; KOŁNIERZ DOCISKOWY

28  ;  1  ;  339204450  ;  OSŁONA,D 150

33  ;  1  ;  344098740  ;  TULEJKA GUMOWA

34  ;  1  ;  311011150   ; STOJAN

35  ;  1  ;  316060540  ;  SZCZOTKA (ODŁĄCZALNA)

36  ;  1  ;  316049390  ;  MODUŁ SZCZOTKOTRZYMACZA Kompl.,18 V

38  ;  1  ;  316046590  ;  RĘKOJEŚĆ Kompl.

39  ;  1  ;  343397810  ;  SUWAK WYŁĄCZNIKA,H/L

41  ;  1  ;  339136560  ;  PRZESUWKA

42  ;  1  ;  343398620  ;  TRZPEN ZATRZASKU

43   ; 1  ;  342003030  ;  SPRĘŻYNA

44  ;  1  ;  343398890  ;  FILTR

45  ;  1  ;  630353000  ;  Nakładka zabezpieczająca na osłonę

95  ;  1   ; 343439680   ; POKRYWA

880  ;  1  ;  344130840  ;  TUBKA SMARU 100Gr 3,6oz

1001  ;  1   ; 338505280  ;  SCHEMAT ELEKTRYCZNY
