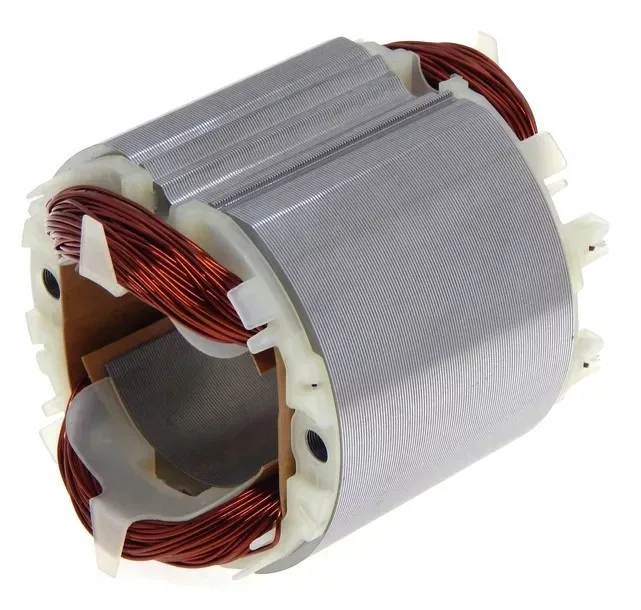

Makita stator za krožno žago 5017RKB 5705R 634373-5

"Makita stojan do pilarki tarczowej 5017RKB 5705R

• Producent: Makita


• Kod producenta:634373-5


• Pozycja na schemacie:34-5017RKB

Zastosowanie:

Pilarka Tarczowa

• 5017RKB


• 5705R

Lista części do 5705R

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001; 224339-9  Kołnierz wewnętrzny 40;  1

002; 961156-3  Pierścień ustalający (ZEWN.) S-40;  1

003-1; 317439-3  Spust;  1

004; 231827-9  Sprężyna naciągu 4;  1

005; 922312-0  Śruba imbusowa M6X12;  1

006; 253783-3  Osłona portu 6;  1

007-1; 165623-2  Klin rozszczepiający;  1

008-2; 345733-3  RIVING KNIFE HOLDER;  1

009; 317469-4  BEARING BOX;  1

010-1; 211236-8  BALL BEARING 6002DDW;  1

011; 322922-7  Wrzeciono;  1

013; 226473-1  Koło zębate śrubowe 41;  1

015; 211034-0  BALL BEARING 608;  1

016; 265034-2  Lampa kpl M5X16;  2

017; 266019-1  Osłona podstawy M8X98;  1

018; 415438-0  ROLLER 20;  2

019; 415437-2  Spinka 6;  2

020; 224338-1  Pokrywa wspornika osłony z odsysaniem 40;  1

021; 266139-1  Śruba imbusowa M6X16;  1

023; 266042-6  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X20;  3

024-1; 183312-7  Dźwignia wychwytnika;  1

025-1; 152545-5  Komplet obudowy noża;  1

C10; 263005-3  Sprężyna skrętna kpl 6;  1

026; 233092-6  Sprężyna dociskowa 5;  1

027; 211129-9  BALL BEARING 6201DDW;  1

028; 344114-8  SHAFT LOCK;  1

029; 241876-8  Ogranicznik kąta 76;  1

030; 516418-0  Cewka dławikowa 220V;  1

031; 415460-7  Część tnąca;  1

032; 681625-5  Podkładka izolacyjna;  1

033; 210005-4  BALL BEARING 608DDW;  1

034; 634373-5  Stojan 220V;  1

035-1; 135793-1  SUPPORT ASS'Y;  1

C10; 654020-2  Zacisk pierścienia 36L;  2

C20; 654501-6  Złącze nieizolowane P-1.25;  2

036; 266029-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X65;  2

037; 272230-5  Podstawa przedłużki 54;  1

038; 231955-0  Sprężyna pierścieniowa 12;  1

039; 252141-0  HEX. NUT M8;  1

040; 266041-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 5X25;  5

041; 182675-8  Płyta uciskowa przewodu harmonijkowego;  1

042; 852885-8  Pokrywa pręta 5705R;  1

043; 415439-8  Walizka transportowa plastikowa;  1

044; 651922-3  Przełącznik TG71B;  1

045; 231230-4  Sprężyna dociskowa 4;  1

046; 415440-3  LOCK-OFF BUTTON;  1

047; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

048-1; 687052-4  STRAIN RELIEF;  1

049-2; 645142-9  NOISE SUPPRESSOR;  1

050A1; 682540-6  CORD GUARD 9.3-90;  1

051A1; 665865-3  Przekaźnik naprądowy kpl 1.0-2-2.5;  1

053; 262511-5  Sprężyna szczotkotrzymacza 6;  1

054; 182675-8  Płyta uciskowa przewodu harmonijkowego;  1

055; 331432-3  PIPE 9;  1

056; 941201-0  Osłona portu 8;  1

057; 252624-0  WING NUT M6;  1

058; 941151-9  Osłona portu 6;  1

059; 951204-6  Kołek sprężynujący 6-16;  1

060; 921332-1  Płytka blokująca kpl M6X20;  1

061; 316578-6  DEPTH GUIDE;  1

062; 159714-9  Komplet obudowy silnika;  1

C10; 643708-9  Etykieta walizki stalowej 5-11;  2

063; 911278-9  Wkręt z łbem stożkowym ściętym M5X55 WR;  3

064; 191963-2  Gąbka;  1

065; 643750-0  BRUSH HOLDER CAP 7-11;  2

066; 921332-1  Płytka blokująca kpl M6X20;  1

067; 415443-7  Kątowa płytka prowadząca;  1

068; 265725-5  WING BOLT M6X10;  1

069; 941151-9  Osłona portu 6;  1

070; 252624-0  WING NUT M6;  1

071; 265995-6  Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18;  2

072; 256690-9  Kołek kołnierzowy 10;  1

073-1; 168267-7  Dolne koło;  1

074; 285831-0  BEARING RETAINER 19-34;  1

075; 267126-3  Osłona portu 22;  1

076; 266026-4  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12;  2

077; 213560-5  Pokrywa włącznika on/off 44;  1

078; 813647-9  Płytka separująca;  1

A01; B-02939  T.C.T. SAW BLADE 190MM;  1

A02; 165108-8  Płyta dociskowa gumowa;  1

A03; 192420-3  JOINT;  1

C10; 266026-4  Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12;  2

A04; 783203-8  Klucz imbusowy 5;  1
