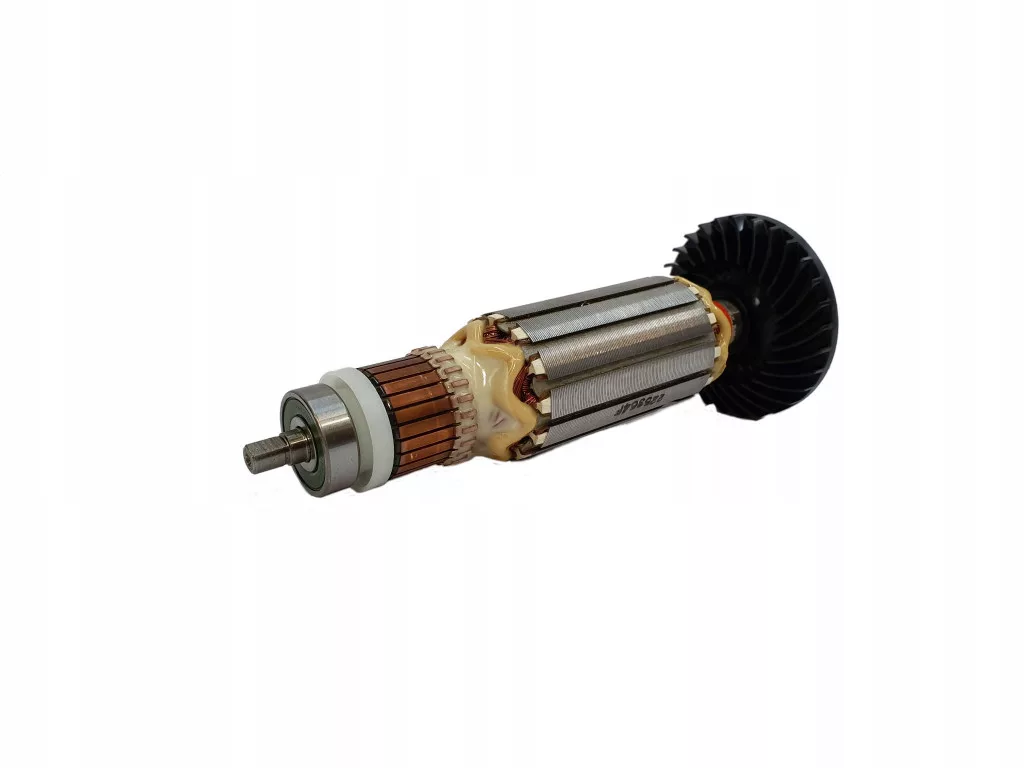

Makita rotor za kotni brusilnik GA4540 GA4540R GA5040 GA5040R Original

/ Makita wirnik do szlifierki kątowej GA4540, GA4540R, GA5040, GA5040R

• Producent: Makita


• Nr katalogowy: 515364-4


•
  Pozycja na schemacie: 12 - GA5040


Zastosowanie:

Szlifierka Kątowa

• GA4540


• GA4540R


• GA5040


• GA5040R

Lista części do GA5040

pozycja na schemacie, nr katalogowy, opis produktu, ilość:

001-2; 136013-6  Obudowa przekładni kpl.;  1

002; 252186-8  HEX. NUT M6;  1

003; 253077-6  Podkładka 6;  1

004; 227591-8  Przekładnia zębata 10;  1

005; 211142-7  BALL BEARING 6001LLB;  1

006-1; 141981-0  Komplet pokrywy obudowy przekładni;  1

010; 253084-9  Podkładka 12;  1

011; 240134-9  Wentylator 60;  1

012; 515364-4  Wirnik silnika elektrycznego kpl. 240V;  1

013; 681656-4  Podkładka izolacyjna;  1

014; 253823-7  Podkładka 7;  1

015; 210027-4  BALL BEARING 627DDW;  1

016-1; 422750-1  LABYRINTH RUBBER RING 22;  1

022; 453367-9  Płytka progu kierującego;  1

023; 266258-3  Wkręt samogwintujący z grubym łbem 4X70;  2

024; 344871-8  RETAINER;  2

025; 626649-4  Stojan 240V;  1

026; 898443-6  Naklejka SJS2;  1

027; 194074-2  Szczotki węglowe;  1

028; 266007-8  Wkręt samogwintujący z łbem walcowym wypukłym PT 3X10;  2

029-1; 643770-4  Uchwyt szczotek węglowych;  2

030; 453366-1  Obudowa silnika;  1

031; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  1

032; 687169-3  STRAIN RELIEF;  1

033; 638949-0  Blok wyłącznika;  1

033-1; 632L23-8  Blok wyłącznika;  1

034; 695034-2  Kabel zasilający 1.0-2-4.0;  1

035; 682559-5  CORD GUARD 8;  1

036; 266326-2  Wkręt samogwintujący z grubym łbem 4X18;  1

038; 453364-5  Tylna pokrywa;  1

040-1; 651418-4  Przełącznik ST115A-40;  1

041; 897060-9  Tabliczka znamionowa GA5040;  1

042; 233071-4  Sprężyna dociskowa 4;  1

043; 453847-5  Dźwignia przełącznika;  1

044; 453368-7  Pokrętło do przełączania;  1

046; 453369-5  PIN CAP;  1

047; 234057-1  Sprężyna dociskowa 8;  1

048; 266361-0  Wkręt samogwintujący z grubym łbem 4X30;  4

049; 213032-0  O-ring 4;  1

050; 256535-1  Sztyft kołnierzowy ramienny 6;  1

051; 263002-9  Sztyft gumowy 4;  1

052; 210006-2  BALL BEARING 696ZZ;  1

053; 961005-4  Pierścień ustalający (ZEWN.) S-9;  1

054; 253180-3  Podkładka 10;  1

055-2; 310683-1  Tuleja;  1

056; 346556-2  Płytka typu C;  1

057; 227592-6  Przekładnia zębata 38;  1

058; 313228-4  Sprzęgło;  1

059; 210302-8  BALL BEARING 6903ZZ;  1

060; 253744-3  Podkładka 12;  1

061; 263002-9  Sztyft gumowy 4;  1

062; 213641-5  O-ring 51;  1

063-1; 136012-8  BEARING BOX ASSEMBLY;  1

064; 265490-6  Śruba imbusowa M4X16;  4

065; 211129-9  BALL BEARING 6201DDW;  1

066; 267279-8  Podkładka 21;  1

067; 443124-3  Pierścień filcowy 17;  1

068; 285854-8  BEARING RETAINER 20-33;  1

070; 326130-2  Wrzeciono;  1

072; 123145-8  Osłona tarczy (beznarzędziowa) kpl. 125AK;  1

C10; 213009-5  O-ring 4;  1

C20; 265180-1  Wkręt z łbem stożkowym ściętym M5X16;  1

073; 224415-9  Kołnierz wewnętrzny 42;  1

074; 224554-5  LOCK NUT 14-45;  1

075; 135555-7  Sprzęgło kpl.;  1

A01; 153489-2  Komplet uchwytu 36;  1

A02-1; 197610-3  Zestaw klucza do nakrętki zabezpieczającej 35;  1

A03-1; D-18465  GRINDING WHEEL 125X6 A24R;  1
