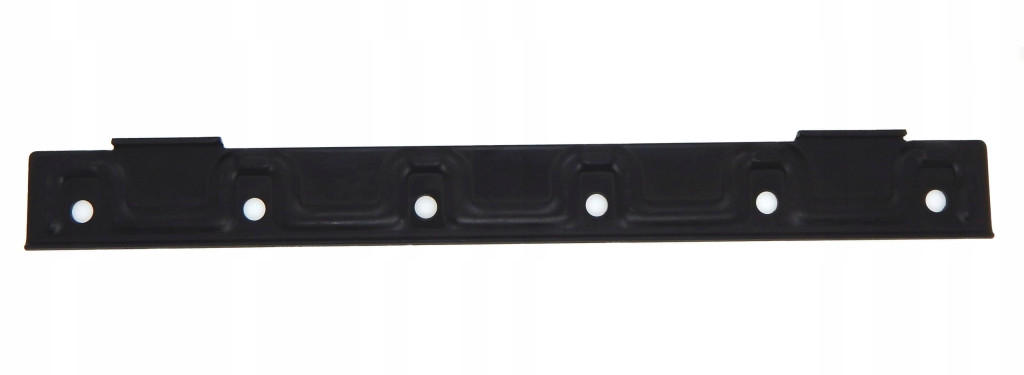

Makita pritrdilna plošča za debelinsko rezkar 2012NB 343682-8 Skobeljnik

/ Makita płytka ustalająca do strugarki grubościowej 2012NB

SET PLATE

•
  Producent: Makita



• Kod producenta: 343682-8


•
  Pozycja na schemacie: 75 - 2012NB


Zastosowanie

Strugarka grubościowa

• 2012NB


• 2012NBX

Spis części do 2012NB

Pozycja na schemacie, Nr katalogowy, Opis, Ilość

001 ; 654561-8 Blok terminalu ; 1

002 ; 631371-0 Lampka kontrolna kpl. ; 1

006 ; 418416-9 Pokrywa włącznika ; 1

007 ; 251991-0 Wkręt samogwintujący z łbem płasko-soczewkowym 4X12 ; 2

008 ; 632519-7 Włącznik ; 1

011 ; 417041-3 SWITCH BOX ; 1

012 ; 417038-2 Pokrywa kasety wyłącznika ; 1

013 ; 265995-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 2

014 ; 266026-4 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12 ; 2

015 ; 682516-3 CORD GUARD 9.3-85 ; 1

016 ; 665865-3 Kabel zasilający 1.0-2-2.5 ; 1

017 ; 265995-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 2

018-2 ; 687124-5 STRAIN RELIEF ; 1

019 ; 687042-7 STRAIN RELIEF ; 1

020 ; 911128-8 Wkręt z łbem stożkowym ściętym M4X16 WR ; 1

021 ; 851968-1 Tabliczka znamionowa 2012NB ; 1

022 ; 922312-0 Śruba imbusowa M6X12 ; 1

023 ; 267080-1 Podkładka 6 ; 1

024 ; 221525-3 Koło zębate 10 ; 1

025 ; 266059-9 Wkręt samogwintujący z łbem walcowym wypukłym PT 5X75 ; 4

026 ; 151739-9 Komplet pokrywy obudowy przekładni ; 1

C10 ; 214014-5 PLANE BEARING 6 ; 1

C20 ; 214022-6 PLANE BEARING 8 ; 1

C30 ; 214156-5 PLANE BEARING 14 ; 1

C40 ; 256041-6 Kołek 6 ; 2

027 ; 253715-0 Podkładka 6 ; 1

028 ; 226134-3 Komplet przekładni 8-50 ; 1

029 ; 253715-0 Podkładka 6 ; 1

030 ; 253215-0 Podkładka 8 ; 1

031 ; 226135-1 Komplet przekładni 8-46 ; 1

032 ; 253215-0 Podkładka 8 ; 1

033 ; 254001-2 Sworzeń wału korbowego 4 ; 1

034 ; 253760-5 Podkładka 14 ; 1

035 ; 323923-8 DRIVE SHAFT ; 1

036 ; 226518-5 Koło zębate śrubowe 47 ; 1

037 ; 253744-3 Podkładka 12 ; 1

038 ; 151738-1 Obudowa przekładni kpl. ; 1

C10 ; 214014-5 PLANE BEARING 6 ; 1

C20 ; 214022-6 PLANE BEARING 8 ; 1

C30 ; 214109-4 PLANE BEARING 12 ; 1

039 ; 225083-1 Pasek transmisyjny 8-341 ; 1

040 ; 222155-3 V-PULLEY 8-23.5L ; 1

041 ; 151737-3 Komplet obudowy silnika ; 1

C11 ; 643653-8 Uchwyt szczotek węglowych 6.5X13.5 ; 2

042 ; 526104-5 Stojan kpl. 240V ; 1

C10 ; 654020-2 Zacisk pierścienia 36L ; 2

C20 ; 654502-4 Złącze nieizolowane ; 2

043 ; 211087-9 BALL BEARING 6200DDW ; 1

044 ; 681623-9 Podkładka izolacyjna ; 1

045 ; 516813-4 Wirnik silnika elektrycznego kpl. 220-240V ; 1

046 ; 417033-2 Płytka progu kierującego ; 1

047 ; 211087-9 BALL BEARING 6200DDW ; 1

048 ; 266059-9 Wkręt samogwintujący z łbem walcowym wypukłym PT 5X75 ; 2

049 ; 922312-0 Śruba imbusowa M6X12 ; 1

050 ; 267080-1 Podkładka 6 ; 1

051 ; 221525-3 Koło zębate 10 ; 1

052 ; 343844-8 Pokrywa metalowa B ; 1

053 ; 233016-2 Sprężyna dociskowa 15 ; 1

054 ; 231459-2 Sprężyna dociskowa 13 ; 1

055 ; 819064-1 Etykieta z logo Makita ; 1

056 ; 214251-1 PLANE BEARING 17 ; 1

057 ; 922221-3 Śruba imbusowa M5X16 W ; 2

058-1 ; 643650-4 BRUSH HOLDER CAP 6.5-13.5 ; 2

059 ; 181044-0 Szczotki węglowe 153 ; 1

060 ; 162216-6 ROLLER 34-295 ; 1

061 ; 233392-4 Sprężyna dociskowa 13A ; 1

062 ; 341685-6 Pokrywa metalowa A ; 1

063 ; 922221-3 Śruba imbusowa M5X16 W ; 2

064 ; 214251-1 PLANE BEARING 17 ; 1

065 ; 265854-4 Śruba imbusowa M6X12 ; 1

066 ; 222154-5 V-PULLEY 8-54 ; 1

067 ; 911128-8 Wkręt z łbem stożkowym ściętym M4X16 WR ; 3

068 ; 317259-5 BEARING BOX ; 1

069 ; 211206-7 BALL BEARING 6202LLB ; 1

070 ; 254204-8 Klin 4 ; 1

071 ; 323928-8 Głowica ; 1

072 ; 211206-7 BALL BEARING 6202LLB ; 1

073 ; 962153-2 Pierścień ustalający (WEWN.) R-35 ; 1

074 ; 793346-8 Ostrze do strugów 306 (2 szt) ; 1

075 ; 343682-8 Ogranicznik nastawny ; 2

076 ; 251609-3 Śruba z łbem 6-kątnym i kołnierzem M6X17 ; 12

077 ; 225520-5 Łańcuch 35-46 ; 1

078 ; 922312-0 Śruba imbusowa M6X12 ; 1

079 ; 267080-1 Podkładka 6 ; 1

080 ; 221525-3 Koło zębate 10 ; 1

081 ; 922221-3 Śruba imbusowa M5X16 W ; 2

082 ; 343844-8 Pokrywa metalowa B ; 1

083 ; 252426-4 NUT M14 ; 1

084 ; 214251-1 PLANE BEARING 17 ; 1

085 ; 231459-2 Sprężyna dociskowa 13 ; 1

086 ; 162216-6 ROLLER 34-295 ; 1

087 ; 233392-4 Sprężyna dociskowa 13A ; 1

088 ; 214251-1 PLANE BEARING 17 ; 1

089 ; 341685-6 Pokrywa metalowa A ; 1

090 ; 922221-3 Śruba imbusowa M5X16 W ; 2

091 ; 226786-0 Koło stożkowe proste 15 ; 1

092 ; 253828-7 Podkładka 10 ; 1

093 ; 417034-0 SHAFT RETAINER ; 1

094 ; 266040-0 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X25 ; 2

095 ; 323926-2 SHAFT 10 ; 1

096 ; 417034-0 SHAFT RETAINER ; 1

097 ; 266040-0 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X25 ; 2

098 ; 253828-7 Podkładka 10 ; 1

099 ; 226786-0 Koło stożkowe proste 15 ; 1

100 ; 951122-8 Kołek sprężynujący 4-28 ; 1

101 ; 344815-8 Płytka blokady ; 1

102 ; 231793-0 Sprężyna naciągu 5 ; 1

103 ; 251283-7 Wkręt pasowany z łbem stożkowym ściętym M5X15.5 ; 1

104 ; 417035-8 Pokrywa paska ; 1

105 ; 266040-0 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X25 ; 2

106 ; 251322-3 Wkręt z łbem stożkowym ściętym M5X12 ; 2

107 ; 252427-2 NUT M14L ; 1

108 ; 233016-2 Sprężyna dociskowa 15 ; 1

109 ; 213009-5 O-ring 4 ; 1

110 ; 911233-1 Wkręt z łbem stożkowym ściętym M5X20 WR ; 1

111 ; 253194-2 Podkładka 5 ; 1

112 ; 257600-9 Tuleja 6 ; 1

113 ; 231588-1 Sprężyna skrętna 9 ; 1

114 ; 344068-9 Wskaźnik ; 1

115 ; 266026-4 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12 ; 1

116 ; 322229-1 Wskaźnik ; 1

117 ; 266040-0 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X25 ; 2

118 ; 266173-1 Wkręt samogwintujący z łbem walcowym wypukłym PT 5X30 ; 2

119 ; 265736-0 Wkręt z łbem radełkowanym M6X135 ; 1

120 ; 323927-0 HALF NUT ; 1

121 ; 231226-5 Sprężyna dociskowa 11 ; 1

122 ; 256688-6 Sztyft ramienny. 8 ; 1

123 ; 271296-2 Gałka 45 ; 1

124-1 ; 272028-0 Rękojeść 160 ; 1

125 ; 961012-7 Pierścień blokujący (EXT) E-6 ; 1

126 ; 951122-8 Kołek sprężynujący 4-28 ; 1

127 ; 266086-6 Śruba imbusowa M5X16 ; 1

128-1 ; 317760-0 JOINT ; 1

129 ; 417032-4 Wskaźnik ; 1

130 ; 816358-5 Naklejka ze skalą ; 1

131 ; 266240-2 Śruba imbusowa M10X25 ; 4

132-2 ; 153779-3 Pokrywa górna kpl. ; 1

C10 ; 816359-3 Naklejka z instrukcją ; 1

133 ; 417036-6 TOOL BOX HOLDER ; 1

134-1 ; 165379-7 Osłona wylotu wióra ; 1

135 ; 417036-6 TOOL BOX HOLDER ; 1

136 ; 265716-6 Wkręt z łbem radełkowanym M5X10 ; 2

137 ; 265995-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 2

138 ; 265995-6 Wkręt samogwintujący z łbem walcowym wypukłym PT 4X18 ; 2

139 ; 344816-6 Płytka stołu ; 1

140 ; 266026-4 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12 ; 4

141 ; 344819-0 Listwa ; 2

142 ; 911128-8 Wkręt z łbem stożkowym ściętym M4X16 WR ; 2

143 ; 417040-5 Obudowa boczna ; 1

144 ; 344820-5 SIDE BEAM ; 2

145 ; 922323-5 Śruba imbusowa M6X16 WR ; 4

146 ; 251217-0 Wkręt pasowany z grubym łbem M8 ; 4

147 ; 253932-2 Podkładka falista 10 ; 4

148 ; 911108-4 Wkręt z łbem stożkowym ściętym M4X8 WR ; 8

149 ; 344818-2 Ramię ; 4

150 ; 344817-4 Płytka stołu ; 2

151 ; 266240-2 Śruba imbusowa M10X25 ; 4

152 ; 266213-5 Wkręt ustalający z gniazdem sześciokątnym (KONIEC PŁASKI) M5X12 ; 4

153 ; 323925-4 Wkręt L ; 1

154 ; 331562-0 Kolumna 20 ; 4

155-1 ; 317763-4 Stół roboczy ; 1

156 ; 323924-6 Wkręt R ; 1

157-1 ; 142383-3 Komplet pokrywy bocznej ; 1

C10 ; 816354-3 Naklejka ze skalą ; 1

158 ; 911128-8 Wkręt z łbem stożkowym ściętym M4X16 WR ; 2

159 ; 232195-3 Sprężyna płytkowa ; 2

160 ; 266026-4 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12 ; 2

161 ; 211088-7 BALL BEARING 6000DDW ; 1

162 ; 285698-6 BEARING RETAINER 33 ; 1

163 ; 266026-4 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12  ;3

164 ; 256226-4 Kołek 4 ; 1

165 ; 252164-8 HEX.NUT M10-17 ; 1

166 ; 226791-7 Koło stożkowe proste 15 ; 1

167 ; 317260-0 SUPPORTER ; 1

168 ; 216011-7 Kulka stalowa 5.6 ; 1

169 ; 931403-6 HEX. NUT M8 ; 1

170 ; 922231-0 Śruba imbusowa M5X20 W ; 2

171 ; 265846-3 Wkręt ustalający z gniazdem sześciokątnym (KONIEC WGŁĘBIONY) M8X16 ; 1

172 ; 417030-8 Pokrywa przekładni ; 1

173 ; 266026-4 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12 ; 1

174 ; 211088-7 BALL BEARING 6000DD W ; 1

175 ; 285698-6 BEARING RETAINER 33 ; 1

176 ; 266026-4 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12 ; 3

177 ; 256226-4 Kołek 4 ; 1

178 ; 252164-8 HEX.NUT M10-17 ; 1

179 ; 226791-7 Koło stożkowe proste 15 ; 1

180 ; 317260-0 SUPPORTER ; 1

181 ; 216011-7 Kulka stalowa 5.6 ; 1

182 ; 931403-6 HEX. NUT M8 ; 1

183 ; 922231-0 Śruba imbusowa M5X20 W ; 2

184 ; 265846-3 Wkręt ustalający z gniazdem sześciokątnym (KONIEC WGŁĘBIONY) M8X16 ; 1

185 ; 417030-8 Pokrywa przekładni ; 1

186 ; 266026-4 Wkręt samogwintujący z łbem walcowym wypukłym CT 4X12 ; 1

187-1 ; 153731-1 Komplet ramy głównej ; 1

C10 ; 817283-3 Etykieta ostrzegawcza ; 1

188 ; 240003-4 Wentylator 80 ; 1

189 ; 941051-3 Podkładka 4 ; 1

191 ; 645200-1 NOISE SUPPRESSOR ; 1

192-2 ; 638897-3 Moduł przekaźnika ; 1

193-1 ; 688131-1 LINE FILTER ; 1

194 ; 282017-7 Łańcuch ; 1

195 ; 414301-4 Osłona przeciwpyłowa ; 1

A01 ; 762014-4 MAGNETIC HOLDER ; 2

A02 ; 782203-5 Klucz montażowy 9 ; 1

A03 ; 783208-8 Klucz imbusowy 2.5 ; 1

A04 ; 824002-0 Walizka plastkiowa ; 1

A05 ; 122696-8 Zespół osłony ; 1

C10 ; 344834-4 HOOD HOLDER ; 1

C20 ; 415448-7 Osłona ; 1

A06-2 ; 198689-7 Zestaw stojaków ; 1

A07 ; 416772-1 PUSH STICK ; 1

Lokalizacja 25
