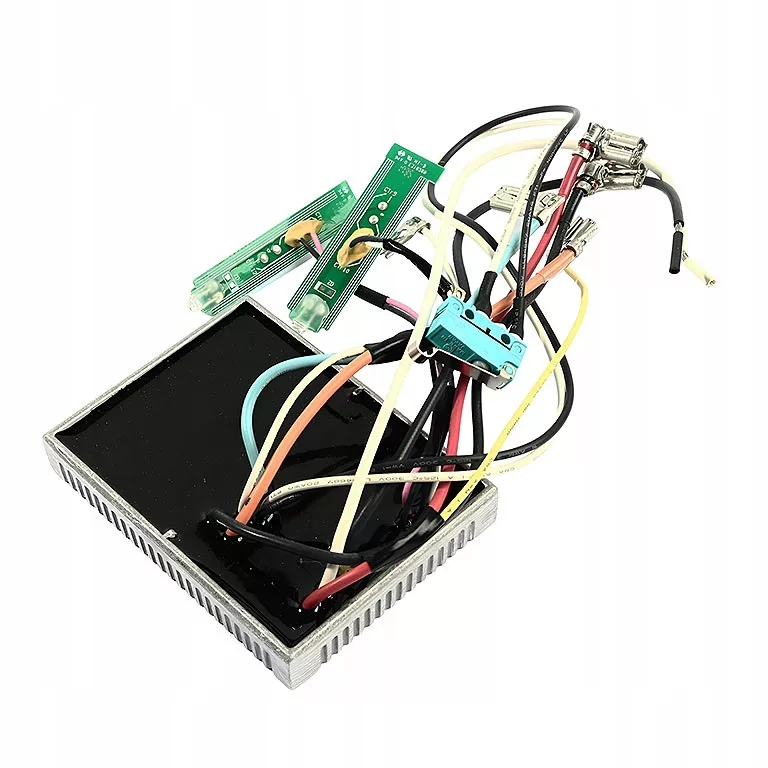

Makita krmilnik / elektronika za motorno žago DUC252, modul DUC302Z

/ Makita kontroler / elektronika do pilarki łańcuchowej DUC252, DUC302Z

kontroler elektroniczny, elektronika, moduł

• Producent: Makita


• Kod producenta: 620275-1 / 620G61-2


•
  Pozycja na schemacie: 9 - DUC252


Zastosowanie :

Akumulatorowa pilarka łańcuchowa

• DUC252


• DUC302Z

Spis części do DUC252

Pozycja na schemacie ; Nr katalogowy części ; Nazwa części ; Ilość

001 ; 451972-6 ; Front handle ; 1

002 ; 266053-1 ; Binding head tapping screw 4X35 ; 1

003 ; 265995-6 ; Binding head tapping screw 4X18 ; 2

004 ; 643941-3 ; Holder cap ; 2

004-1 ; 643829-7 ; Holder cap ; 2

005 ; 194928-3 ; Carbon brush set CB-442 ; 1

005-1 ; 195023-2 ; Carbon brush set CB-442 ; 1

006 ; 644514-5 ; Brush holder ; 1

006-1 ; 643538-8 ; Brush holder ; 1

007 ; 644513-7 ; Brush holder ; 1

007-1 ; 643537-0 ; Brush holder ; 1

008 ; 815R26-5 ; Name plate DUC252 ; 1

009 ; 620275-1 ; Controller ; 1

009-1 ; 620G61-2 ; Controller ; 1

010 ; 187882-8 ; Housing set ; 1

C10 ; 263005-3 ; Rubber pin 6 ; 4

011 ; 266173-1 ; Binding head tapping screw 5X30 ; 1

012 ; 142836-2 ; Front hand guard complete ; 1

C10 ; 804P18-7 ; Caution label ; 1

013 ; 231298-0 ; Compression spring 6 ; 1

014 ; 451973-4 ; Hand guard support ; 1

015 ; 416178-3 ; Lock off button ; 1

015-1 ; 413908-3 ; Lock off button ; 1

016 ; 233173-6 ; Compression spring 4 ; 1

017 ; 650730-9 ; Switch ; 1

018 ; 450212-9 ; Switch lever ; 1

019 ; 644808-8 ; Terminal ; 2

020 ; 256184-4 ; Pin 4 ; 1

021 ; 638571-3 ; Yoke unit ; 1

022 ; 451970-0 ; Baffle plate ; 1

023 ; 266292-3 ; Binding head tapping screw 4X65 ; 2

024 ; 210062-2 ; Ball bearing 607ZZ ; 1

025 ; 519268-2 ; Armature assembly 36V ; 1

025 ; 24,26 ;  ;

026 ; 211092-6 ; Ball bearing 629DDW ; 1

027 ; 227252-0 ; Spur gear 16 ; 1

028 ; 252186-8 ; Hex. nut M6 ; 1

029 ; 256123-4 ; Pin 5 ; 1

030 ; 158047-9 ; Link plate complete ; 1

031 ; 233175-2 ; Compression spring 9 ; 1

032 ; 265995-6 ; Binding head tapping screw 4X18 ; 1

032-1 ; 265620-9 ; Flange tapping screw 4X18 S ; 1

033 ; 267195-4 ; Flat washer 4 ; 1

034 ; 168321-7 ; Brake band ; 1

035 ; 142573-8 ; Bearing housing complete ; 1

C10 ; 263002-9 ; Rubber pin 4 ; 1

C20 ; 414377-1 ; Nozzle ; 1

036 ; 213039-6 ; O-ring 6 ; 1

037 ; 422058-3 ; Connector ; 1

038 ; 210028-2 ; Ball bearing 606ZZ ; 1

039 ; 961006-2 ; Retaining ring (EXT) S-10 ; 1

040 ; 221427-3 ; Worm gear ; 1

041 ; 227251-2 ; Spur gear 73 ; 1

042 ; 326417-2 ; Spindle ; 1

043 ; 210109-2 ; Ball bearing 6001DDW ; 1

043-1 ; 210163-6 ; Ball bearing 6001DDW ; 1

044 ; 265995-6 ; Binding head tapping screw 4X18 ; 3

045 ; 310593-2 ; Hanger ; 1

046A ; 196419-0 ; Oil pump set ; 1

046-1A ; 142156-4 ; Oil pump complete ; 1

046-1 ; 142156-4 ; Oil pump complete ; 1

046-2 ; 142156-4 ; Oil pump complete ; 1

047 ; 424629-2 ; Grommet ; 1

048 ; 265995-6 ; Binding head tapping screw 4X18 ; 1

049 ; 422057-5 ; Connector ; 1

049-1 ; 422313-3 ; Connector S ; 1

050 ; 450437-5 ; Filter ; 1

051 ; 455121-7 ; Oil tank ; 1

052 ; 424326-0 ; Sponge sheet ; 1

053 ; 187882-8 ; Housing set ; 1

C10 ; 263005-3 ; Rubber pin 6 ; 4

054 ; 158810-0 ; Tank cap complete ; 1

054-1 ; 140L60-3 ; Tank cap complete ; 1

055 ; 221526-1 ; Sprocket ; 1

055C ; 221528-7 ; Sprocket 9 ; 1

056 ; 961014-3 ; Stop ring (EXT) E-8 ; 1

057 ; 265995-6 ; Binding head tapping screw 4X18 ; 9

058 ; 266020-6 ; Binding head tapping screw 4X12 ; 1

059 ; 454818-5 ; Cover ; 1

060 ; 227496-2 ; Straight bevel gear 14 ; 1

061 ; 326372-8 ; Adjust screw ; 1

062 ; 326310-0 ; Adjust pin ; 1

063 ; 688161-2 ; Line filter ; 1

064 ; 688172-7 ; Line filter ; 1

064-1 ; 688172-7 ; Line filter ; 1

065 ; 688172-7 ; Line filter ; 1

065-1 ; 688172-7 ; Line filter ; 1

066 ; 266020-6 ; Binding head tapping screw 4X12 ; 3

067 ; 142571-2 ; Sprocket cover complete ; 1

068 ; 142665-3 ; Drive gear complete ; 1

070 ; 263002-9 ; Rubber pin 4 ; 1

071 ; 142235-8 ; Nut complete ; 1

072 ; 454819-3 ; Nut cover ; 1

073 ; 58-62,66-68,70-72 ;  ;

074 ; 234207-8 ; Compression spring 6 S ; 1

075 ; 452666-6 ; Nipple S ; 1

A01 ; 168408-5 ; Guide bar 10 ; 1

A01C ; 168407-7 ; Guide bar 10 ; 1

A01-1 ; 168408-5 ; Guide bar 10 ; 1

A01-1C ; 168407-7 ; Guide bar 10 ; 1

A01-2C ; 1911A1-3 ; Guide bar 10 set ; 1

A02 ; 455284-9 ; Guide bar case ; 1

A02-1 ; 455284-9 ; Guide bar case ; 1

A03 ; 196205-9 ; Saw chain set ; 1

A03C ; 194098-8 ; Saw chain set ; 1

A03-1 ; 191H08-4 ; Saw chain 10 set ; 1

A03-1C ; 191G96-5 ; Saw chain 10 set ; 1

A04 ; DC18RC ; DC18RC FAST CHARGER ; 1

A04E ; DC18RD ; DC18RD TWO PORT FAST CHARGER ; 1

A05B ; 194204-5 ; Battery BL1830 set ; 2

A05 ; 196399-0 ; Battery BL1840 set ; 2

A05-1B ; 194204-5 ; Battery BL1830 set ; 2

A05-1 ; 197265-4 ; Battery BL1840B set ; 2

A05-2B ; 197600-6 ; Battery BL1830B set ; 2

A05-2 ; 197265-4 ; Battery BL1840B set ; 2

A05-3B ; 197600-6 ; Battery BL1830B set ; 2

A06 ; 197820-2 ; Spike bumper set ; 1

E01 ; 891805-7 ; Sound 98dB label ; 1

E04 ; 817D83-5 ; Caution tag ; 1

E04-1 ; 8039U0-8 ; Caution tag ; 1

F09-3 ; 197606-4 ; Battery BL1830B set (2 pcs) ; 1

F10-3 ; 197600-6 ; Battery BL1830B set ; 1

F11-4 ; 197599-5 ; Battery BL1830B set ; 1

F12 ; 196205-9 ; Saw chain set ; 1

F12-1 ; 191H08-4 ; Saw chain 10 set ; 1

F13 ; 199897-3 ; Oil vessel set ; 1

F16 ; 197718-3 ; Adapter set ; 1

F19 ; 197944-4 ; Spike bumper set ; 1

F21 ; 1914F5-8 ; Saw chain 10 set ; 1
