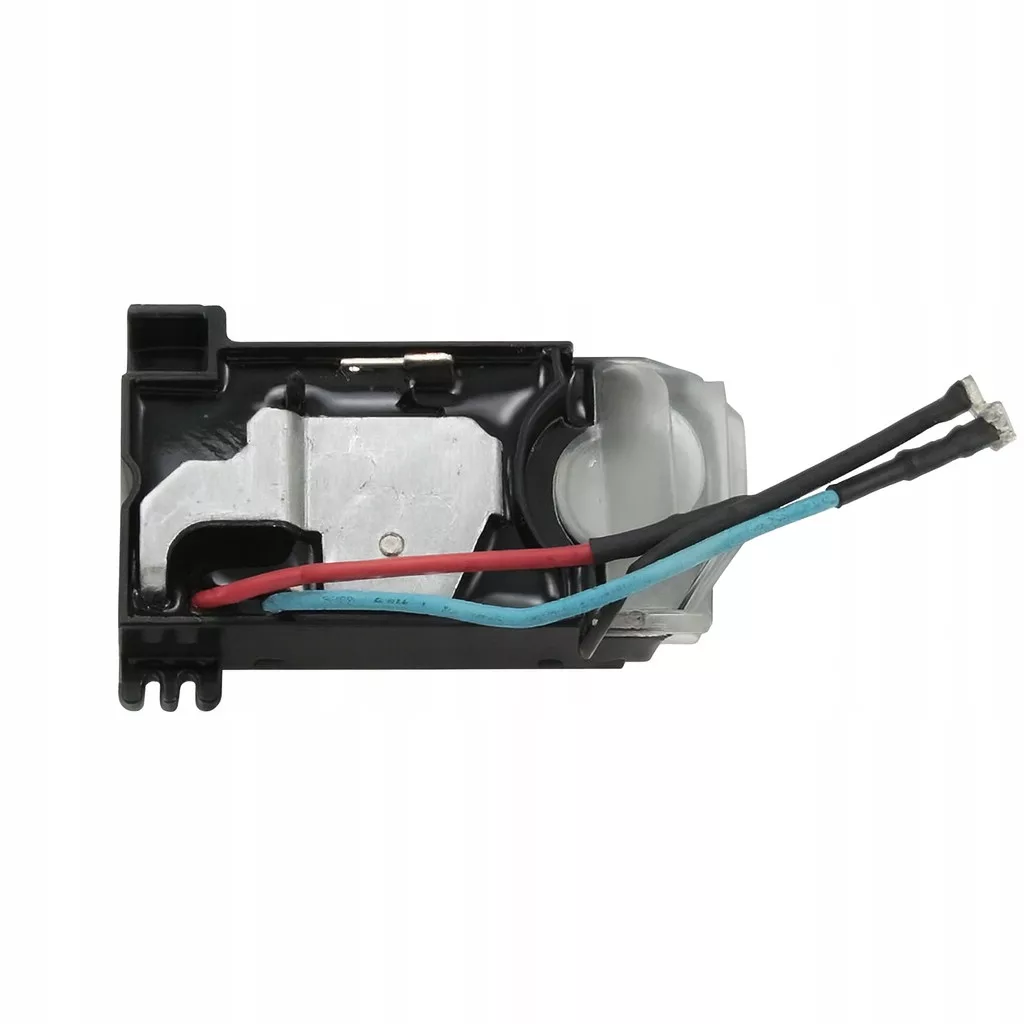

Makita elektronika / elektronski krmilnik za kotni brusilnik 9565HR

/ Makita elektronika / kontroler elektroniczny szlifierki kątowej 9565HR

•
  Producent: Makita



• Kod producenta: 620G07-8 / 620335-9


• Pozycja na schemacie: 33 - 9565HR

Zastosowanie:

Szlifierka kątowa Makita

• 9565HR

Spis części do 9565HR

Pozycja ; Nr katalogowy części ; Opis części ; Ilość

001 ; 418067-8 ; PIN CAP ; 1

002 ; 233072-2 ; COMPRESSION SPRING 8 ; 1

002-1 ; 233376-2 ; COMPRESSION SPRING 8 ; 1

003 ; 153488-4 ; GEAR HOUSING COMPLETE ; 1

004 ; 931303-0 ; HEX. NUT M6 ; 1

005 ; 253077-6 ; FLAT WASHER 6 ; 1

006 ; 226794-1 ; SPIRAL BEVEL GEAR 11 ; 1

006-1 ; 227513-8 ; SPIRAL BEVEL GEAR 11 S ; 1

007 ; 233901-9 ; LOCK SPRING 12 ; 1

008 ; 961052-5 ; RETAINING RING (EXT) S-12 ; 1

009 ; 211142-7 ; BALL BEARING 6001LLB ; 1

010 ; 253084-9 ; FLAT WASHER 12 ; 1

011 ; 317359-1 ; GEAR HOUSING COVER ; 1

012 ; 240033-5 ; FAN 57 ; 1

013 ; 515234-7 ; ARMATURE ASS'Y 240V ; 1

014 ; 681656-4 ; INSULATION WASHER ; 1

015 ; 253823-7 ; FLAT WASHER 7 ; 1

016 ; 210027-4 ; BALL BEARING 627DDW ; 1

017 ; 421738-8 ; LABYRINTH RUBBER RING 22 ; 1

017-1 ; 422750-1 ; LABYRINTH RUBBER RING 22 ; 1

021 ; 413076-2 ; BAFFLE PLATE ; 1

022 ; 266258-3 ; TAPPING SCREW 4X70 ; 2

023 ; 344871-8 ; RETAINER ; 2

024 ; 417237-6 ; INSULATION COVER ; 2

025 ; 626564-2 ; FIELD 230-240V ; 1

025-1 ; 621C09-3 ; FIELD 230-240V ; 1

026 ; 265995-6 ; TAPPING SCREW 4X18 ; 2

027 ; 687124-5 ; STRAIN RELIEF ; 1

028 ; 638635-3 ; SWITCH BLOCK ; 1

029 ; 665394-6 ; POWER SUPPLY CORD 1.0-2-2.5 ; 1

030 ; 682559-5 ; CORD GUARD 8 ; 1

031 ; 651418-4 ; SWITCH ST115A-40 ; 1

031-1 ; 651418-4 ; SWITCH ST115A-40 ; 1

032 ; 687113-0 ; COVER ; 1

033 ; 620335-9 ; CONTROLLER ; 1

033-1 ; 620G07-8 ; CONTROLLER ; 1

034 ; 417185-9 ; REAR COVER ; 1

035 ; 265995-6 ; TAPPING SCREW 4X18 ; 1

037 ; 417186-7 ; SWITCH LEVER ; 1

038 ; 233071-4 ; COMPRESSION SPRING 4 ; 1

039 ; 643760-7 ; BRUSH HOLDER ; 1

040 ; 453276-2 ; MOTOR HOUSING ; 1

041 ; 417813-6 ; SWITCH KNOB ; 1

042 ; 194074-2 ; CARBON BRUSH CB-325 ; 1

043 ; 643760-7 ; BRUSH HOLDER ; 1

044 ; 266256-7 ; TAPPING SCREW PT3X10 ; 4

045 ; 850M51-9 ; 9565HR NAME PLATE ; 1

046 ; 224554-5 ; LOCK NUT 14-45 ; 1

047 ; 224415-9 ; INNER FLANGE 42 ; 1

048 ; 123145-8 ; TOOLLESS WHEELCOVER 125AKASSY ; 1

C10 ; 213009-5 ; O RING 4 ; 1

048-1 ; 141P36-7 ; TOOLLESS WHEEL COVER 125AK CMP ; 1

C10 ; 213009-5 ; O RING 4 ; 1

C20 ; 8050A1-8 ; CAUTION LABEL ; 1

048-2 ; 123145-8 ; TOOLLESS WHEELCOVER 125AKASSY ; 1

C10 ; 213009-5 ; O RING 4 ; 1

048-3 ; 141P36-7 ; TOOLLESS WHEEL COVER 125AK CMP ; 1

C10 ; 213009-5 ; O RING 4 ; 1

C20 ; 8050A1-8 ; CAUTION LABEL ; 1

049 ; 265180-1 ; PAN HEAD SCREW M5X16 ; 1

050 ; 324035-0 ; SPINDLE ; 1

051 ; 415300-9 ; LABYRINTH RING ; 1

052 ; 265490-6 ; HEX. SOCKET HEAD BOLT M4X16 ; 4

053 ; 318334-0 ; BEARING BOX ; 1

054 ; 211129-9 ; BALL BEARING 6201DDW ; 1

055 ; 285841-7 ; BEARING RETAINER ; 1

056 ; 213673-2 ; O RING 52 ; 1

057 ; 227427-1 ; SPIRAL BEVEL GEAR 38 ; 1

057-1 ; 227631-2 ; SPIRAL BEVEL GEAR 38 S ; 1

058 ; 256459-1 ; PIN ; 1

059 ; 213048-5 ; O RING 6 ; 1

060 ; 266257-5 ; TAPPING SCREW 4X28 ; 4

061 ; 805W65-3 ; CLEAR LABEL ; 1

063 ; 813900-3 ; SJS MARK LABEL ; 1

A01 ; 162258-0 ; VIBRATION PROOF GRIP ; 1

A02 ; 782423-1 ; LOCK NUT WRENCH 35 ; 1

A03 ; D-18465 ; GRINDING WHEEL 125X6 A24R ; 1

A13 ; 199710-5 ; CUTTING W.C.A. 125 SET ; 1

F03 ; 194514-0 ; VIBRATION PROOF GRIP SET ; 1

F05-1 ; 195239-9 ; 115/125MM DUST COVER K SET ; 1

F39 ; 191W06-8 ; 115/125MM DUST COVER K SET ; 1

C10 ; 743129-6 ; BRUSH A ; 1

C20 ; 743130-1 ; BRUSH B ; 1
