KOCIOŁ PIEC NA DREWNO WĘGIEL KOTŁY PIECE CO 10 KW

Piec centralnego ogrzewania Magma

Kotły zasypowe: model Uni

Moc pieca: 10 kw

Typ pieca: uniwersalny zasypowy

Rodzaj opału: drewno węgiel

Ekologiczny kocioł: cetryfikat ecodesign i 5 klasy

Zasypowy kocioł stalowy dolnego spalania 10 kw idealnie nadaje się do ogrzewania domów o powierzchni do 120 m2. Nowoczesny piec przystosowany do spalania węgla kamiennego, węgla brunatnego, oraz drewna, w sposób tradycyjny. Spełnia wszelkie normy ekologiczne, posiada certyfikat 5 klasy i ecodesign, oraz wysoką sprawność cieplną. Prosta konstrukcja pieca wykonana z atestowanej stali kotłowej 6 mm. Układ kanałów, oraz technika dolnego spalania, w kotle powoduję redukcję szkodliwych spalin co sprawia że nasze kotły są ekologiczne.

Zalety Pieca :

• Piec spełnia wszelkie normy ekologiczne - wymogi klasy 5 PN-EN 303–5:2012 ( posiada certyfikat ecodesign i 5 klasy )


• Piec wykonany z wysokiej jakości stali kotłowej 6 mm.



• drzwiczki pieca posiadają trzystopniową ochronę termiczną.


• kotły posiadają nowoczesne klamki, zwiększające szczelność drzwiczek


• duży ruszt


• nóżki regulujące, ułatwiają wypoziomowanie kotła


•
  miarkownik ciągu, który utrzymuje odpowiednią temperaturę pieca


• ekonomiczny


• kompaktowe wymiary kotła


• prosty i wygodny w obsłudze


•
  ceramiczne katalizatory zapewniają wysoką sprawność pieca


Budowa kotła:

1. gruba izolacja pieca


2. drzwiczki wyczystki


3. drzwiczki załadunkowe


4. regulowany szyber


5. płyta zsypowa kontrolująca ilość spalanego paliwa


6. ruszt żeliwny (wymienny)


7. drzwiczki popielnika


8. dodatkowy szyber popielnika


9. wymienny, skonfigurowany przez klienta czopuch


10. króciec zasilania


11. szyber regulujący ciąg kominowy


12. zawirowywacz powietrza oczyszczający spaliny


13. przepustnica skrótu spalin ułatwiająca rozpalanie kotła



14. dysza ceramiczna zwiększająca sprawność pieca



15. przepustnica powietrza wtórnego


16. króciec powrotu

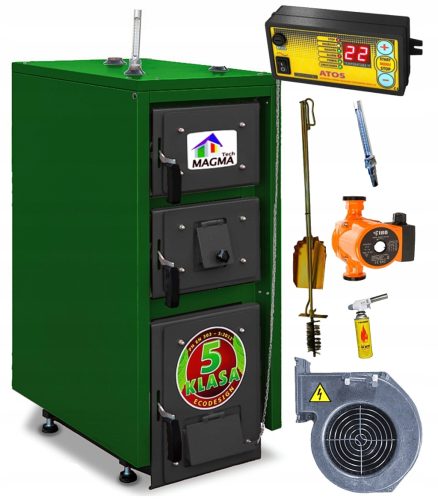

Kupując nasz piec otrzymujesz:

• Ekologiczny kocioł stalowy 10 kw na węgiel


• wbudowany termometr 1 szt.


•
  pompę 25/60/180


•
  miarkownik ciągu regulus


• palnik gazowy


• szufladę na popiół


• zestaw czyszczący do pieca

dokumentację pieca

• certyfikat 5 klasy


• certyfikat ecodesign


• kartę produktu


• dtr instrukcja obsługi

Moc kotła grzewczego

Powinna być dopasowana do zapotrzebowania na energie potrzebną do ogrzania budynku wyliczoną zgodnie obowiązującymi normami budowlanymi. Odpowiednia moc pieca przekłada się na mniejsze spalanie węgla i zwiększa żywotność kotła.

Sterownik + dmuchawa:

Sterownik ATOS  przeznaczony do sterowania:

• dmuchawą,


• pompą CO,


• pompą CWU


• wyjście z wtyczką na termostat pokojowy

Dmuchawa DM 120 w aluminiowej obudowie:

PARAMETRY TECHNICZNE

• Wydajność max: 320 m3/h



• Sprężanie max: 300 Pa



• Kondensator: 2,5 uF / 450 V



• Zasilanie: 230 V / 50 Hz



• Liczba prędkości: 1



• Rodzaj pracy: ciągły



• Klasa szczelności: IP44



• Głośność: 62 dBA



• Temperatura otoczenia: od -15 do 45 OC



• Prędkość obrotowa: 2390 obr./min



• Kołnierz wylotowy: 136 x 92 mm



• Otwór wylotowy: 76 x 51 mm


Konfiguracja pieca

Jedna skrecana nastawka umożliwiająca dopasowanie czopucha pieca, w każdej kotłowni.

Wymiary pieca zasypowego 10 kw:

A Szerokość pieca 455 mm

B Wysokość pieca 1190 mm

C Głębokość pieca 595 mm

D Wysokość do środka czopucha 920 mm

E Długość czopucha 320 mm

Średnica czopucha - 160 mm

Średnica króćca zasilania i powrotu - 1 1/2 cal

Średnica króćca spustowego - 3/4" cal

WYMIARY PALENISKA 10 kw :

głębokość paleniska 26 cm

szerokość paleniska 27 cm

wysokość paleniska 11 cm

masa kotła:

10 kw 243 kg

Użytkowanie kotła

wymaga bezwzględnie podłączenia do zbiornika akumulacyjnego ( buforowego ) .

piec przeznaczony do wodnych instalacji centralnego ogrzewania systemu otwartego

Przy montażu pieca wymagany jest dwudrożny termostatyczny zawór schładzający.

dopuszczalna praca w układzie zamkniętym.
