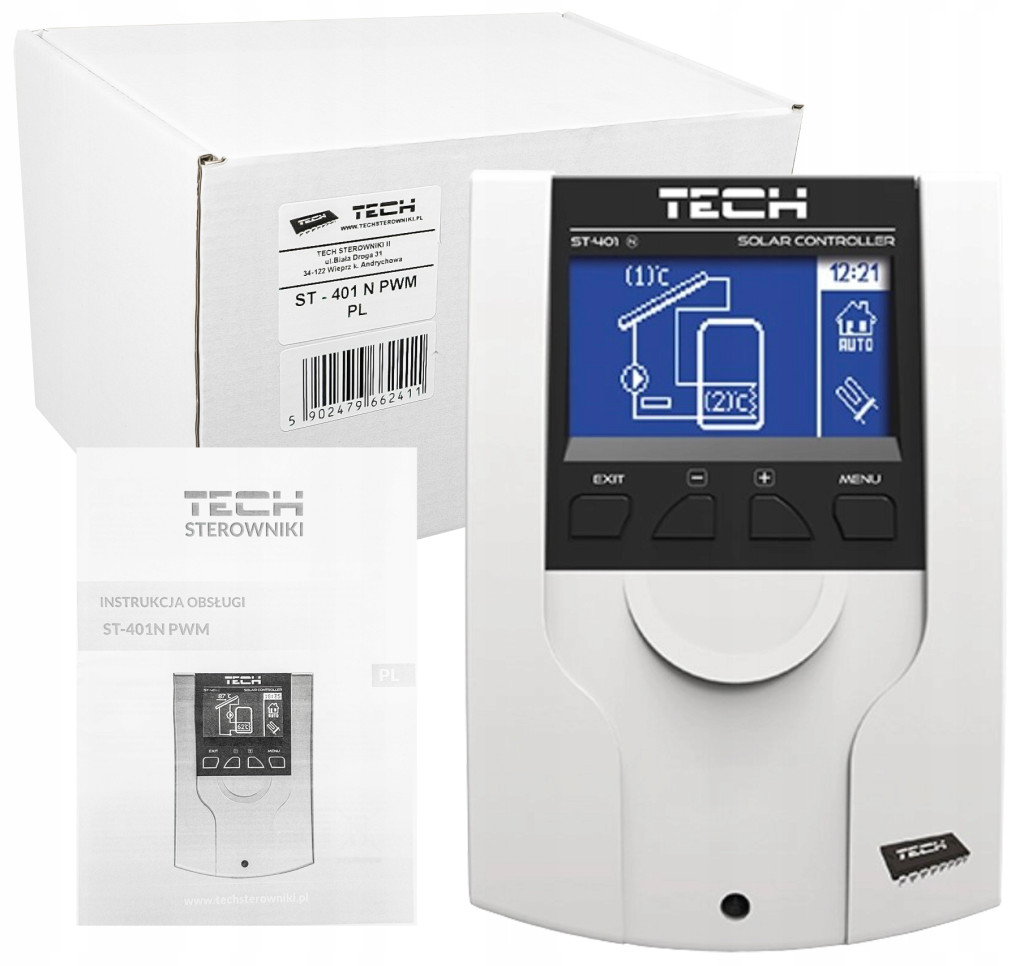

STEROWNIK REGULATOR DO INSTALACJI SOLARNYCH KOLEKTORÓW ST-401N SOLARNY TECH

ST-401 N PWM

Termoregulator typu ST-401 przeznaczony jest do obsługi instalacji kolektorów słonecznych.

Urządzenie to steruje pracą pompy głównej (kolektorowej) na podstawie pomiaru temperatury na kolektorze i w zbiorniku akumulacyjnym.

Opcjonalnie jest możliwość podłączenia dodatkowego urządzenia: pompy cyrkulacyjnej, grzałki elektrycznej lub podania sygnału do kotła CO w celu jego rozpalenia

Zasada działania:

Termoregulator typu ST-401 przeznaczony jest do obsługi instalacji kolektorów słonecznych. Urządzenie to steruje pompą główną (kolektorową) na podstawie pomiaru temperatury na kolektorze i w zbiorniku akumulacyjnym. Opcjonalnie jest możliwość podłączenia dodatkowych urządzeń takich jak pompa mieszająca lub grzałka elektryczna oraz podania sygnału do kotła CO w celu jego rozpalenia. Sterowanie pompą cyrkulacyjną oraz podawanie sygnału rozpalania do kotła CO jest możliwe bezpośrednio ze sterownika, natomiast w przypadku sterowania grzałką niezbędny jest dodatkowy przekaźnik sygnału.

Funkcje realizowane przez sterownik:

sterowanie pracą pomp
nadzór i obsługa pracy systemu solarnego
zabezpieczenie przed przegrzaniem i zamarzaniem kolektora

Wyposażenie sterownika:

duży przejrzysty wyświetlacz
czujnik temperatury kolektora (~1m, 6mm)
czujnik temperatury zasobnika ciepła (~2m, 6mm)
obudowa wykonana z wysokiej jakości materiałów odpornych na wysoką oraz niską temperaturę

Parametry produktu:

Napięcie zasilania, V, 230V +/- 10% /50Hz
Maksymalny pobór mocy, W, 4
Dokładność pomiaru, °C, 1
Zakres regulacji temperatury, °C, 8÷90
Wytrzymałość temperaturowa czujnika zasobnika, °C, -25 : 100
Wytrzymałość temperaturowa czujnika kolektora, °C, -24÷90/-30÷180 (krótkotrwała 200°C)
Typ czujnika kolektora, , PT1000
Obciążenie wyjścia pompy kolektora, A, 1
Obciążenie wyjścia dodatkowego urządzenia, A, 1
