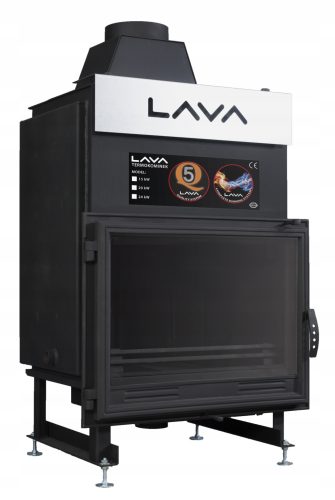

Wkład kominkowy z płaszczem wodnym LAVA BASE 17 kW UZ z płaską szybą, przeznaczony do układu zamkniętego - do 2,5 bar.

JESTEŚMY PRODUCENTEM, KUPUJĄC U NAS KUPUJECIE PAŃSTWO BEZPOŚREDNIO Z FABRYKI - DZIĘKUJEMY !

Firmę LAVA tworzy zespół ludzi z ponad 25-letnią praktyką w projektowaniu i produkcji kominków z płaszczem wodnym. W konstrukcji kominków LAVA połączone są najlepsze sprawdzone rozwiązania  z innowacyjnym systemem doprowadzenia powietrza i spalania LAVA Complete Burning System.

Zastosowane rozwiązania technologiczne, użycie najlepszych materiałów oraz reżim produkcyjny pozwala zagwarantować zawsze najwyższą jakość produktów i objąć każdy Termokominek LAVA 5 letnią gwarancją.

Każdy produkt firmy LAVA został poddany procesowi badania w Instytucie Energetyki w Warszawie, Laboratorium Badań Kotłów i Urządzeń Grzewczych w Łodzi i posiada certyfikat potwierdzający zgodność z normami i możliwość legalnego oznakowania znakiem CE.

DANE TECHNICZNE

Moc znamionowa: 17 kW

Moc wymiennika wodnego: 15 kW

Powierzchnia ogrzewania: 110-180 m2

Pojemność płaszcza wodnego: 45 L

Waga kominka do układu zamkniętego (UZ): 185 kg

Ciśnienie robocze do układu zamkniętego (UZ): 2,5 bar

Otwieranie drzwi: prawe, klamka z prawej, zawias z lewej, patrząc na front kominka (otwieramy kominek lewą ręką, a prawą ładujemy drewno)

RÓŻNICE MIĘDZY UKŁADEM OTWARTYM A ZAMKNIĘTYM

UKŁAD OTWARTY :

• Płaszcz wewnętrzny i zewnętrzny wykonany z blachy o grubości 3,5mm.


• Mniejsza ilość zespórek w płaszczu (tzw. szpilki).


• Maksymalne dopuszczalne ciśnienie pracy do 1 bar.


• Krótsza wężownica schładzająca.

* UKŁAD ZAMKNIĘTY (tej wersji dotyczy aukcja) :

• Płaszcz wewnętrzny wykonany z blachy o grubości 5mm.


• Płaszcz zewnętrzny wykonany z blachy o grubości 4mm.


• Zwiększona ilość zespórek w płaszczu (tzw. szpilki).


• Maksymalne dopuszczalne ciśnienie pracy do 2,5 bara.


• Wydłużona wężownica schładzająca.

* Do układu zamkniętego należy zastosować zawór bezpieczeństwa oraz zawór schładzający (SPRAWDŹ NASZĄ AUKCJĘ NA -> VTS TERMICZNY ZAWÓR BEZPIECZEŃSTWA WATTS STS 20)

! ! ! ZWRÓĆ UWAGĘ - kominka wykonanego w układzie otwartym nie można montować w układzie zamkniętym tylko ze względu na fakt że ma on wężownicę, kluczową sprawą jest dopuszczalne ciśnienie pracy 1 bar w układzie otwartym a 2,5 bara w układzie zamkniętym ! ! !

LAVA Complete Burning System to kompleksowe rozwiązanie obejmujące cały proces optymalnego doprowadzenia powietrza pierwotnego i wtórnego, spalania paliwa oraz wymiany ciepła i odprowadzenia spalin.

W skład tego systemu wchodzą:

- Zintegrowany wlot powietrza z zewnątrz

- System doprowadzania spalin przez wloty powietrza wtórnego

- System czystej szyby

- Przepustnica regulacji ciągu kominowego

- Przepustnica spalin bypass

Wyposażenie standardowe Termokominka:

• Układ zabezpieczający (wężownica)


• Dodatkowy dolot powietrza z zewnątrz


• Zintegrowana przepustnica spalin


• Przepustnica regulacji ciągu kominowego


• Certyfikowany system spalania - LAVA Complete Burning System


• Czopuch spalinowy


• Popielnik


• Regulowane stopy: zakres regulacji 40 mm


• Powłoka frontu - Black MAT


• Kolor okuć: czarny

Dane techniczne termokominków z płaszczem wodnym typu TK LAVA:

- Moc cieplna nominalna: 17,2 kW

- Moc cieplna obiegu wodnego: 15,2 kW

- Moc cieplna przekazywana do pomieszczenia: 2 kW

- Stałopalność przy mocy nominalnej: 1,19 h

- Trwałość palenia: 3 h

- Jednorazowy załadunek paliwa: 6,5 kg

- Sprawność cieplna: 78,5 %

- Emisja CO 13% O2: 0,24 %

- Strumień masy spalin: 16,28 g/s

- Średnia temperatura spalin: 254 °C

- Dopuszczalne ciśnienie robocze: 1 / 2,5** bar

- Ciśnienie próby wodnej: 2 / 4** bar

- Maksymalna temperatura robocza: 95 °C

- Odstęp części palnych od szyby: 200cm

- Ciąg kominowy:

• przy mocy nominalnej: 12 Pa



• przy obciążeniu zredukowanym: 6 Pa


- Paliwo:

• rodzaj: polana drzew liściastych



• długość: ~33 cm



• obwód: 30÷45 cm



• wilgotność: < 20 %


** Wersja do układu zamkniętego

Termokominek - fazy pracy

1. Rozpalanie


2. Praca z mocą nominalną


3. Praca z mocą minimalną

Termokominek LAVA cechuje unikalna konstrukcja płaszcza wodnego. Podstawy tego rozwiązania jest wymiennik w postaci półek wodnych, który gwarantuje maksymalną powierzchnię wymiany ciepła ze spalin do obiegu grzewczego. Wynikiem takiego rozwiązania jest wysoka efektywność cieplna Termokominków, co przekłada się na zmniejszone zużycie paliwa przy takim samym rezultacie grzewczym.

Każdy Termokominek LAVA jest wyposażony w główną przepustnicę spalin typu bypass służącą do regulacji faz pracy urządzenia. Zamknięcie tej przepustnicy jest równoznaczne z wydłużeniem obiegu spalin pomiędzy polkami wodnymi i przejściem urządzenia w tryb pracy z mocą nominalną. Przy otwartej przepustnicy spaliny trafiają bezpośrednio do kanału spalinowego, z pominięciem półek, a Termokominek pracuje ze zmniejszoną mocą. Umożliwia to palenie nawet w okresie letnim, bez ogrzewania instalacji C.O.

OPCJE DODATKOWE

PROSZĘ O POZOSTAWIENIE KOMENTARZA PRZY ZAKUPIE, DOPŁATĘ MOŻEMY ZREALIZOWAĆ ZA POBRANIEM BĄDŹ PRZELEWEM TRADYCYJNYM.

Klamka -  możliwość zmiany standardowej czarnej klamki na klamkę stanową, malowaną proszkowo.

Dopłata: 120 PLN / 700 CZK

Struktura Titanium - pokrycie frontu strukturalną powłoką, przypominającą skórę węża.

Dopłata: 350 PLN / 2000 CZK

Moduł podstawy - komplet dwóch dokręcanych modułów, dodatkowe +20 cm. Podnosi urządzenie na wysokość klasycznej współczesnej zabudowy kominkowej. Standardowo kominek jest na stopach regulacyjnych pozwalających go wypoziomować.

Dopłata: 190 PLN / 1100 CZK
