Jekleni panelni radiator Diamond DV-22 LEWY 600/1200 LINE

Grzejnik panelowy Diamond DV-22 LEWY 600/1200 LINE PRZYŁACZE DOLNE LEWE LUB BOCZNE PRAWE/LEWE

Grzejniki stalowe DIAMOND DV-22 stosowane są w zamkniętych oraz otwartych układach jedno – dwururowych C.O. Wyprodukowane zostały z wysokogatunkowej blachy stalowej, walcowanej na zimno. Grzejniki sa odtłuszczone, cynkofosforowane, zagruntowane kataforycznym malowaniem wstepnym, a następnie pokryte proszkiem antyelektrostatycznym i wypalane w 200 stopniach.

Kolor biały (RAL 9016).

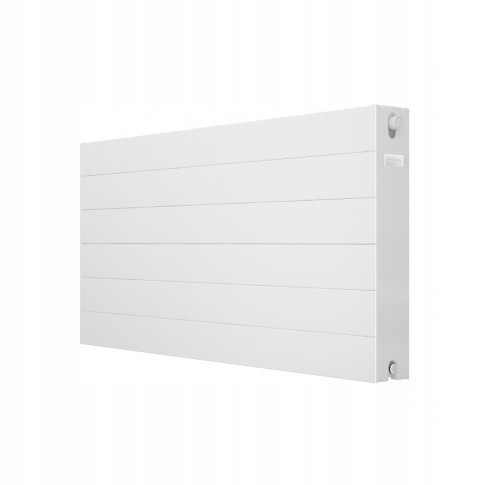

Grzejnik DV-22 600x1200 jest z płaskiej płyty czołowej z poziomymi tłoczeniami, nakładanej na jedną z dwóch płyt profilowanych i dwóch wydajnych konwektorów, powierzchnie boczne obudowane osłonami, powierzchnia górna przykryta osłoną typu grill. Podłączenie dolne posiadają wbudowany zawór termostatyczny.

Do montażu należy dobrać wieszaki lub stojaki oraz zawór przyłączeniowy.

Produkt jest pakowany w trwałych opakowaniach. Otulony w folię z komorami powietrznymi, rogi zabezpieczono narożnikami z tworzywa sztucznego, a następnie zafoliowany w folie termokurczliwą co pozwala na bezpieczny montaż jednemu instalatorowi.

Tabela mocy grzewczych:

• KOD PRODUKTU, MODEL, KOD EAN, ΔT30, ΔT50, ΔT60, Km, WSPÓŁCZYNNIK n


• DV-22-500X0400, DV-22, 5907547677779, 282, 544, 688, 3,5392, 1,2870


• DV-22-500X0500, DV-22, 5907547677786, 352, 680, 860, 4,4240, 1,2870


• DV-22-500X0600, DV-22, 5907547677793, 423, 816, 1032, 5,3087, 1,2870


• DV-22-500X0700, DV-22, 5907547677809, 493, 952, 1203, 6,1935, 1,2870


• DV-22-500X0800, DV-22, 5907547677816, 564, 1088, 1375, 7,0783, 1,2870


• DV-22-500X0900, DV-22, 5907547677823, 634, 1224, 1547, 7,9631, 1,2870


• DV-22-500X1000, DV-22, 5907547677830, 705, 1360, 1719, 8,8479, 1,2870


• DV-22-500X1100, DV-22, 5907547677847, 775, 1496, 1891, 9,7327, 1,2870


• DV-22-500X1200, DV-22, 5907547677854, 845, 1632, 2063, 10,6175, 1,2870


• DV-22-500X1400, DV-22, 5907547677861, 986, 1903, 2407, 12,3871, 1,2870


• DV-22-500X1600, DV-22, 5907547677878, 1127, 2175, 2751, 14,1566, 1,2870


• DV-22-500X1800, DV-22, 5907547677885, 1268, 2447, 3095, 15,9262, 1,2870


• DV-22-500X2000, DV-22, 5907547677892, 1409, 2719, 3438, 17,6958, 1,2870


• DV-22-600X0400, DV-22, 5907547677908, 316, 612, 775, 3,8482, 1,2956


• DV-22-600X0500, DV-22, 5907547677915, 394, 764, 968, 4,8103, 1,2956


• DV-22-600X0600, DV-22, 5907547677922, 473, 917, 1162, 5,7724, 1,2956


• DV-22-600X0700, DV-22, 5907547677939, 552, 1070, 1355, 6,7344, 1,2956


• DV-22-600X0800, DV-22, 5907547677946, 631, 1223, 1549, 7,6965, 1,2956


• DV-22-600X0900, DV-22, 5907547677953, 710, 1376, 1743, 8,6585, 1,2956


• DV-22-600X1000, DV-22, 5907547677960, 789, 1529, 1936, 9,6206, 1,2956


• DV-22-600X1100, DV-22, 5907547677977, 868, 1682, 2130, 10,5827, 1,2956


• DV-22-600X1200, DV-22, 5907547677984, 947, 1835, 2324, 11,5447, 1,2956


• DV-22-600X1400, DV-22, 5907547677991, 1104, 2141, 2711, 13,4688, 1,2956


• DV-22-600X1600, DV-22, 5907547678004, 1262, 2446, 3098, 15,3930, 1,2956


• DV-22-600X1800, DV-22, 5907547678011, 1420, 2752, 3485, 17,3171, 1,2956


• DV-22-600X2000, DV-22, 5907547678028, 1578, 3058, 3873, 19,2412, 1,2956


• DV-22-900X0400, DV-22, 5907547679797, 431, 838, 1062, 5,1780, 1,3001


• DV-22-900X0600, DV-22, 5907547679803, 647, 1256, 1592, 7,7669, 1,3001


• DV-22-900X0800, DV-22, 5907547679810, 862, 1675, 2123, 10,3559, 1,3001

W tabeli podano Moce grzewcze [Wat] dla różnych warunków użytkowania grzejnika:

ΔT 30 – (55/45/20°C)=947WAT

ΔT 50 – (75/65/20°C)=1835WAT

ΔT 60 – (90/70/20°C)=2324WAT

gdzie ΔT to średnia różnica temperatur - (t1 - temp. wody zasilającej grzejnik / t2 - temp. wody wypływającej z grzejnika, / tr - temp. powietrza w pomieszczeniu)
