Sterilni krmilnik za pečico IE-72v3 s PID 3 ČRPALKA + PT1000

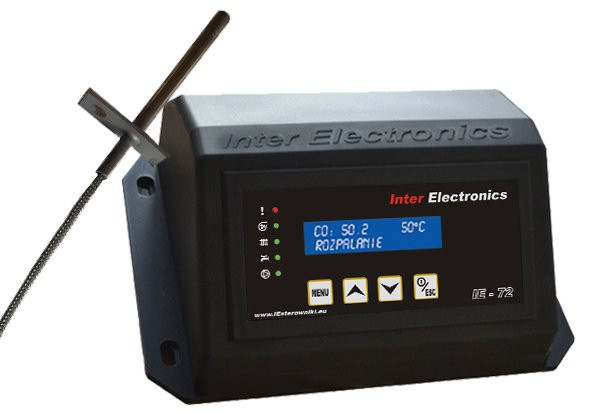

Sterownik IE-72v3

+ Czujnik temperatury spalin PT1000

do kotłów zasypowych ze sterowaniem PID.

Nowoczesny sterownik przeznaczony do sterowania:

• dmuchawą,


•
  pompą CO centralnego ogrzewania (obiegową),


•
  pompą CWU ciepła woda użytkowa (bojlera)


•
  pompą dodatkowa, z dodatkowym czujnikiem, może obsłużyć pompy: cyrkulacji i C.O.,


• termostatem pokojowym

Zestaw zawiera:

• sterownik z okablowaniem+śrubki+wtyk



• czujnik spalin PT-1000 o długości 0,4 m


• przewód przedłużający z kostką o długości 1,2 m


• instrukcję obsługi i kartę gwarancyjną,

BUDOWA CZUJNIKA:

• głowica pomiarowa l=45 mm fi=6mm


• kabel podłączeniowy l=400 mm - izolacja wykonana z plecionki włókna szklanego i metalu


• kołnierz z otworem montażowym

ZASTOSOWANIE:

• Zakres pomiarowy: - 25*C do + 400*C


• Dokładność pomiaru: +/- 0,3*C


• Grubość kapilary: 6 mm


• Długość kapilary: 4,5 cm


• Długość czujnika z oplotem: 40 cm

DŁUGOŚCI PRZEWODÓW:

• czujnik kotła - 0,6 m


• dmuchawa - 1,5 m


• zasilanie - 1,5 m


• pompa c.o. - 2 m


• pompa cwu - 2 m


• pompa dodatkowa - 0,1 m + wtyk do zarobienia przewodu


• czujnik cwu - 3 m

Sterownik IE-72 został wyposażony w innowacyjny algorytm sterowania PID, który automatycznie dobiera moc kotła w zależności od jego obciążenia. Dmuchawa pracuje w sposób ciągły i płynny, ze zmienną wydajnością co powoduje stabilniejszą pracę i temperaturę kotła oraz niższą emisję spalin.

Gdy podłączymy czujnik spalin, regulator analizując zmiany temp. spalin ogranicza straty kominowe, Emisję spalin zwiększając sprawność kotła i zmniejszając zużycie opału.

ZAPRASZAMY DO ZAPOZNANIA SIĘ Z INSTRUKCJĄ OBSŁUGI

W KTÓREJ OPISANE SĄ SZCZEGÓŁOWO WSZYSTKIE FUNKCJE

Regulator posiada niezależne dodatkowe zabezpieczenie termiczne, które bezwzględnie odcina obwód wentylatora gdy temp. kotła przekroczy 90*C. Zabezpieczenie termiczne umieszczone jest w rurce miedzianej razem z czujnikiem temperatury co gwarantuje że na termiku zawsze będzie taka temperatura jak na kotle.

Etykieta frontowa sterownika jest taka sama jak stosuje się w elektronice przemysłowej. Nie jest to papierowa naklejka, która po kilku dniach się odklei!!!

MASZ PYTANIA? POTRZEBUJESZ PORADY SPECJALISTY?

POŻYTECZNE FUNKCJE, które wyróżniają ten sterownik spośród konkurencji

1. Zmiana temperatury zadanej bez wchodzenia w menu od razu klawiszami +,- .


2. BARDZO ŁATWY W OBSŁUDZE - zaprojektowany z myślą o osobach starszych !!


3.
   Pompa CWU 4 tryby pracy: równolegle z CO, priorytet CWU, lato, CO.


4.
   CO dla priorytetu CWU- możemy ustawić wyższą temp. kotła na czas dogrzewania wody w bojlerze. 50*C-80*C


5.
   wybieg CWU- parametr określający jak długo po osiągnięciu temp. CWU, ma pracować ta pompa w celu odebrania nadmiaru ciepła zgromadzonego w kotle. Zakres 1-30 min. fab. OFF


6.
   Pompa dodatkowa z dodatkowym czujnikiem może pracować jako pompa: podłogi, cyrkulacji, C.O., bufor lub solaru.


7. Pamięć funkcji podczas braku zasilania


8. Możliwość zapisania ustawień osobno dla sezonu letniego i zimowego!!!


9. Możliwość ustawienia osobno histerezy dla każdej pompy i dmuchawy,


10. 4 wersje językowe: polski, czeski, słowacki i rosyjski,


11.
    Czujnik spalin powoduje obniżenie do minimum strat kominowych, zwiększenie sprawności kotła oraz zmniejszając zużycie opału.


12.
    Anty-stop funkcja zapobiega zastaniu pompy w sezonie letnim,


13.
    Anty-zamarzanie zabezpieczenie przed przymarzaniem instalacji,


14. Bogate menu instalatora

Pompa dodatkowa  wyjście na pompę dodatkową jest konfigurowane w menu instalatora i może pełnić jedną z poniższych funkcji:

•
  OFF-pompa dodatkowa wyłączona


•
  Pompa podłogi - pompa zostaje załączona powyżej temperatury załączenia pompy dodatkowej i pracuje do chwili osiągnięcia  temperatury zadanej podłogi. Podczas przekroczenia temp. alarmu pompa nie będzie załączana, by uniknąć uszkodzenia instalacji ogrzewania podłogowego. Do obsługi dostępny jest sterownik IE-72v4 z czujnikiem dodatkowym


•
  Cyrkulacja - załącza się w momencie osiągnięcia temp. załączenia pompy dodatkowej(z czujnika kotła) i pracuje wg. nastaw czasu pracy i postoju pompy dodatkowej. Czujnik dod. nie będzie używany.


•
  C.O.- załącza się w momencie osiągnięcia temp. załączenia pompy dodatkowej(z czujnika kotła) i pracuje ciągle do spadku temp 2oC poniżej temp. załączenia. Czujnik dod. nie będzie używany.


•
  Bufor -  praca polega na przekazaniu ciepła z kotła do buforu. Czujnik dod. mierzy temp. na buforze. Zaczyna pracę powyżej temp. załączenia (z czujnika kotła) i pracuje ciągle do momentu gdy: a) różnica między temp. kotła i buforu będzie mniejsza niż 3*C, b) temp. kotła jest niższa o 2*C od temp. załączenia pompy dodatkowej. (z czujnika kotła) Do obsługi dostępny jest sterownik IE-72v4 z czujnikiem dodatkowym


•
  Solar-praca polega na przekazaniu ciepła z kolektora do zasobnika ciepłej wody(bojler). Załącza się w momencie osiągnięcia temp. załączenia(z czujnika dod.) do momentu: a) różnica między temp. ciepłej wody i temp. na kolektorze będzie mniejsza niż 3*C, b) temp. na kolektorze jest niższa o 2*C od temp. załączenia pompy dodatkowej. Do obsługi dostępny jest sterownik IE-72v4 z czujnikiem dodatkowym
