Sterownik do central Brink, Zahnder, Stork 12V
Wiadomości ogólne:
Sterownik IB – Tron 3100FAN jest niezależnym regulatorem mikroprocesorowym wyposażonym w duży ciekłokrystaliczny wyświetlacz LCD, dedykowanym do obsługi central wentylacyjnych. Sterownik umożliwia sterowanie centralami 3-biegowymi, dla których sygnałem załączenia poszczególnych biegów jest zwarcie odpowiednich linii do masy lub podanie na te linie napięcia +12V.
Sterownik IB – Tron 3100FAN umożliwia regulację wymiany powietrza w budynku w oparciu o zaprogramowany harmonogram lub w trybie ręcznym.
Sterowniki IB – Tron 3100FAN pozwalają zaoszczędzić koszty energii poprzez odpowiednią regulację wydajności wentylacji w zależności od potrzeb. Przyczyniają się tym samym do ochrony środowiska naturalnego i oszczędności finansowych. Mogą być powszechnie stosowane w hotelach, biurach, supermarketach, fabrykach, szpitalach, domach mieszkalnych i innych budynkach.
Właściwości:
Sterownik jest kompatybilny między innymi z następującymi rekuperatorami:
Dane techniczne:
Uwagi Ogólne:
Zasada Działania:
Przy pracy w trybie automatycznym (z harmonogramem) sterownik na początku każdego odcinka czasowego włącza zaprogramowany dla tego odcinka bieg centrali. Można zaprogramować 4 odcinki czasowe w ciągu doby i każdemu z nich przypisać jedną z 3 dostępnych wartości prędkości.
W trybie manualnym użytkownik sam zadaje bieg centrali. Centrala pracuje na tym biegu cały czas, dopóki nie zostanie zadany inny bieg lub sterownik zostanie wyłączony.
Niektóre centrale umożliwiają wyłączenie wentylatora za pośrednictwem dołączanego sterownika - dla tych central w sterowniku IB-Tron 3100FAN dostępny jest czwarty stan pracy, czyli wyłączenie wentylatora.
Wyjście sterownika jest aktywne gdy jest ono zwarte do masy lub gdy jest na nie podawane napięcie+12V (w zależności od ustawienia zworki J3). Gdy sterownik jest wyłączony, wszystkie wyjścia sterujące biegami są nieaktywne.
Budowa Sterownika:

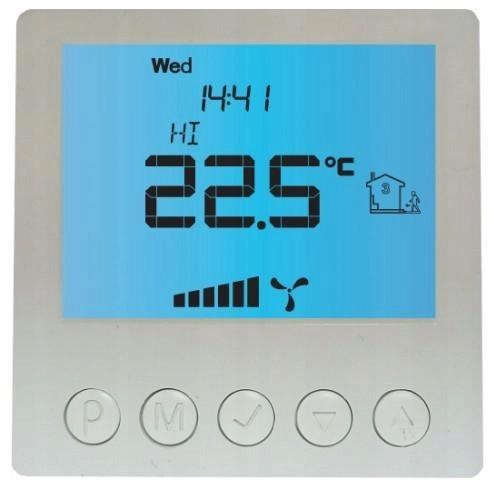

Sterownik IB-Tron 3100FAN składa się z dwóch części: panelu głównego z wyświetlaczem LCD i klawiaturą oraz modułu przekaźnikowego, ze złączem RJ-12 do podłączenia centrali wentylacyjnej oraz wejściem cyfrowym do podłączenia dodatkowych przycisków/wyłączników.
Panel kontrolny przystosowany jest do montażu natynkowego lub do montażu na standardowej puszce elektroinstalacyjnej (rozstaw otworów ok. 60 mm, puszka ok. 75x75mm). Moduł przekaźnikowy przewidziany jest do umieszczenia wewnątrz w/w puszki.
Obydwa moduły łączone są ze sobą za pomocą przewodu 7-żyłowego, o długości kilku centymetrów.
Zakres Dostawy:
Do montażu podtynkowego zaleca się stosować puszkę montażową prostokątną o wymiarach 80x80x50mm.
Puszkę można kupić na osobnej aukcji.
Moduł przekaźnika
Oznaczenie styków w gnieździe RJ-12:
„SI” - wejście sygnału zatkanego filtra. Zwarcie tego wejścia do masy lub podanie napięcia +12V (wybór za pomocą zworek) powoduje włączenie alarmu.
„HI” - wyjście biegu 3. Wyjście to jest aktywne, gdy sterownik chce włączyć 3 bieg centrali.
„MED” - wyjście biegu 2. Wyjście to jest aktywne, gdy sterownik chce włączyć 2 bieg centrali.
„LO” - wyjście biegu 1. Wyjście to jest aktywne, gdy sterownik chce włączyć 1 bieg centrali lub wyłączyć centralę (w zależności od posiadanego typu centrali).
„COM” - masa (minus) zasilania.
„+” - plus zasilania.
Sterownik może być alternatywnie zasilany napięciem przemiennym. W tym celu należy podać napięcie przemienne z zakresu 12 - 18V pomiędzy styki „+” i „COM”.
Wejście Cyfrowe:
Sterownik jest wyposażony w dodatkowe wejście cyfrowe J2. Sygnałem aktywnym dla tego wejścia jest zwarcie obydwu jego styków. Typowo do tego wejścia podłączany jest przycisk monostabilny (tzw „dzwonkowy”), zwierany w czasie naciskania i powracający do pozycji rozwartej po puszczeniu przycisku (stosowany na przykład przy dzwonkach do drzwi). Alternatywnie, jeden z trybów obsługi wejścia J2przewiduje podłączenie wyłącznika bistabilnego (standardowy, typu „załącz/wyłącz”, np do oświetlenia)
W zależności od wybranej funkcji (opis w dalszej części instrukcji), sterownik odpowiednio zmienia bieg wentylatora po zwarciu wejścia cyfrowego (naciśnięciu przycisku).
