Konstrukcja

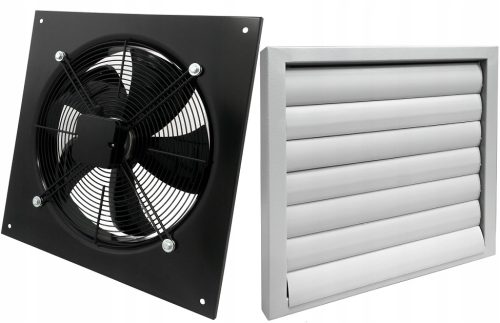

Wentylatory osiowe o kompaktowej, płaskiej konstrukcji układu silnik- wirnik, dzięki której korpus silnika nie zajmuje dużo miejsca.
Obudowę stanowi kwadratowa płyta montażowa profilowana, wykonana z blachy stalowej pomalowanej na kolor czarny.Do płyty przymocowana jest
siatka z drutu stalowego malowanego proszkowo na kolor czarny, na której zamocowano zespół silnika z zewnętrznym wirnikiem oraz puszkę
przyłączeniową.
Wentylatory przystosowane są do montażu w otworach przegród budowlanych i mogą być montowane wyłącznie od wewnątrz (po
stronie pomieszczeń).
W skład typoszeregu wchodzą modele:
a) WYCIĄGOWE o kierunku przepływu powietrza oznaczonym strzałką A->
b) NAWIEWNE o kierunku przepływu powietrza oznaczonym strzałką <-V
Wirnik
Łopaty wirnika wykonane ze stali pomalowanej na kolor czarny, wyważane dynamicznie w klasie G4 zgodnie z normą DIN ISO 1940
Napęd i sterowanie
Napęd stanowi jednofazowy asynchroniczny silnik elektryczny (230V, 50Hz) z wirującą obudową.
Silniki posiadają zintegrowane zabezpieczenie termiczne, które odcina zasilanie przy przekroczeniu temperatury około 150-160°C, a reset zabezpieczenia termicznego następuje w zakresie temperatur 90-120°C.
Stopień ochrony dla rozmiarów 250 i 300 wynosi IP44, a pozostałe modele zapewniają ochronę IP54.
Klasa izolacji F (155).
Wentylator przystosowany jest do napięciowej regulacji obrotów
Wszystkie wentylatory wyposażono w puszkę przyłączeniową.
Zastosowanie
Wyciąg lub nawiew (w zależności od modelu) czystego, niezapylonego powietrza, niezawierającego gazów agresywnych chemicznie, korozyjnych
i wybuchowych - w obiektach przemysłowych, magazynowych i gospodarczych.
Model Wydajność Moc Ilość obrotów Ciśnienie styczne Pobór prądu
WAX 250/W/2/1350S 1100 [m3/h] 55 [W] 1400 [obr/min] 120 [Pa] 0,25 [A]
WAX 300/W/4/1800S 1800 [m3/h] 90 [W] 1350 [obr/min] 95 [Pa] 0,42 [A]
WAX 350/W/4/2750S 2750 [m3/h] 135 [W] 1380 [obr/min] 90 [Pa] 0,6 [A]
WAX 400/W/4/3500S 3500 [m3/h] 190 [W] 1350 [obr/min] 100 [Pa] 0,9 [A]
WAX 450/W/4/5100S 5200 [m3/h] 250 [W] 1350 [obr/min] 125 [Pa] 1,15 [A]
WAX 500/W/4/6500S 6500 [m3/h] 420 [W] 1320 [obr/min] 140 [Pa] 2 [A]
WAX 550/W/4/7500S 7500 [m3/h] 550 [W] 1320 [obr/min] 140 [Pa] 2,5 [A]
WAX 630/W/6/9500S 9800 [m3/h] 520 [W] 900 [obr/min] 110 [Pa] 2,5 [A]
WAX 450/N/4/5100S 5200 [m3/h] 250 [W] 1350 [obr/min] 125 [Pa] 1,15 [A]
WAX 500/N/4/6500S 6500 [m3/h] 420 [W] 1320 [obr/min] 140 [Pa] 2 [A]
WAX 550/N/4/7500S 7500 [m3/h] 550 [W] 1320 [obr/min] 140 [Pa] 2,5 [A]
WAX 630/N/4/9500S 9800 [m3/h] 520 [W] 900 [obr/min] 110 [Pa] 2,5 [A]
