Detektor napetosti Sonel WMPLMPI502F

Wielofunkcyjny Miernik Parametrów Instalacji Elektrycznej

SONEL MPI-502F

✅ Wielofunkcyjny miernik parametrów instalacji elektrycznej Sonel MPI-502F to unikalny model podręcznego miernika służącego do wykonywania precyzyjnych pomiarów parametrów instalacji elektrycznych.

✅ Za pomocą tego przyrządu możliwe jest wykonanie podstawowych pomiarów różnego rodzaju, w tym pomiaru parametrów pętli zwarcia, pomiaru rezystancji połączeń ochronnych oraz wyrównawczych, a także badanie wyłączników różnicowoprądowych typu AC oraz A.

Akcesoria w zestawie:

•
  1szt. Miernik MPI-502F


•
  1szt. Adapter WS-03 wyzwalający pomiar (wtyk UNI-Schuko)


•
  3szt. Przewód 1,2 m (wtyki bananowe) czerwony / niebieski / żółty


•
  2szt. Sonda ostrzowa 1 kV (gniazdo bananowe) czerwona / niebieska


•
  1szt. Szelki do miernika (typ M-1)


•
  1 szt. Uchwyt - zawieszka obudowy M-1


•
  1szt. Futerał M-6


•
  1szt. Krokodylek 1 kV 20 A żółty


•
  4szt. Bateria alkaliczna 1,5 V AA, LR6

Cechy:

✅ Sprawdzanie poprawności podłączenia przewodu PE za pomocą elektrody dotykowej.

✅ Pomiar napięcia (0...500 V) i częstotliwości sieci.

✅ Pamięć 990 wyników.

✅ Bezprzewodowa transmisja danych do komputera.

✅ Podświetlane przyciski.

Pomiar parametrów pętli zwarcia:

•
  Pomiar impedancji pętli zwarcia w sieciach o napięciach znamionowych: 220/380 V, 230/400 V, 240/415 V o częstotliwościach 45...65 Hz, roboczy zakres napięć: 180...460 V


•
  Wskazania rezystancji pętli zwarcia R i reaktancji pętli zwarcia X


•
  Pomiar impedancji pętli zwarcia prądem 15 mA bez wyzwalania wyłączników różnicowoprądowych


•
  Maksymalny prąd pomiarowy: 7,6 A (przy 230 V), 13,3 A (przy 400 V)

Badanie wyłączników różnicowoprądowych typu AC, A:

• Pomiar wyłączników różnicowoprądowych bezzwłocznych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 15, 30, 100, 300, 500 mA



• Pomiar prądu wyzwolenia IA oraz czasu zadziałania tA dla prądów 0,5 In, 1 In, 2 In, 5 In



• Pomiar RE i UB bez wyzwalania RCD


• Rozszerzona funkcja AUTO pomiaru RCD, z możliwością pomiaru ZL-PE małym prądem



• Pomiar IA oraz tA przy jednym zadziałaniu RCD


Pomiar rezystancji połączeń ochronnych i wyrównawczych

•
  Pomiar ciągłości połączeń ochronnych prądem ±200 mA zgodnie z normą PN-EN 61557-4



•
  Autokalibracja przewodów pomiarowych - możliwość użycia dowolnych przewodów


•
  Pomiar rezystancji małym prądem z sygnalizacją dźwiękową

Dane Techniczne:

Bezpieczeństwo i warunki użytkowania:

•
  Kategoria pomiarowa wg PN-EN 61010: IV 300 V, III 600 V


•
  Stopień ochrony: IP67


•
  Rodzaj izolacji wg PN-EN 61010-1 i IEC 61557: podwójna


•
  Wymiary: 220 x 102 x 61 mm

Pamięć i komunikacja:

Pozostałe informacje:

Wyrób spełnia wymagania EMC (emisja dla środowiska przemysłowego) wg norm: PN-EN 61326-1 PN-EN 61326-2-2

•
  Pamięć wyników: 990 komórek, 10 000 rekordów


•
  Transmisja wyników: Bluetooth

< ul>< ul>

UNBOXING SONEL MPI-502F

• link do filmiku https://www.youtube.com/watch?v=4de5YrfzUvw


Opis funkcji miernika

1- Gniazdo pomiarowe

2- Elektroda dotykowa

3- SET/SEL

• wejście do ustawień miernika


• wybór cyfry do zmiany

4- Przesunięcie/wybór

• prawo/lewo, góra/dół

5- Włączanie miernika (nacisnąć krótko)

•
  Wyłączanie miernika (nacisnąć i przytrzymać)


•
  Podświetlanie ekranu (nacisnąć krótko)

6- Obrotowy przełącznik funkcji pomiarowych

7- Zatwierdzenie wyboru

8- ESC-

9- Uruchamianie procedury pomiarowej

• powrót do poprzedniego ekranu


• Wyjście z funkcji

< ul>< ul>

Specyfikacja

Oznaczenia w tabeli

• A- Funkcje pomiarowe


• B- Zakres pomiarowy


• C- Zakres wyświetlania


• D- Rozdzielczość


• E- Dokładność

1- Impedancja pętli zwarcia

• 1.1- Pętla zwarcia ZL-PE, ZL-N, ZL-L


• 1.2- Pętla zwarcia ZL-PE w trybie RCD

2- Pomiary parametrów wyłączników RCD

• 2.1- Test wyłączania RCD i pomiar czasu zadziałania tA prąd pomiarowy 0,5 In, 1 In, 2 In, 5 In


• 2.2- RCD ogólnego typu i krótkozwłoczny


• 2.3- RCD selektywny

3- Pomiar prądu zadziałania RCD IA prąd pomiarowy 0,3 In…2,0 In

• 3.1- dla prądu różnicowego sinusoidalnego (typ AC)


• 3.2- dla prądu różnicowego 1-kierunkowego oraz 1-kierunkowego z podkładem 6 mA prądu stałego (typ A)

4- Rezystancja przewodów ochronnych i wyrównawczych

• 4.1- Pomiar ciągłości połączeń ochronnych i wyrównawczych prądem 200 mA


• 4.2- Pomiar rezystancji małym prądem

< ul>

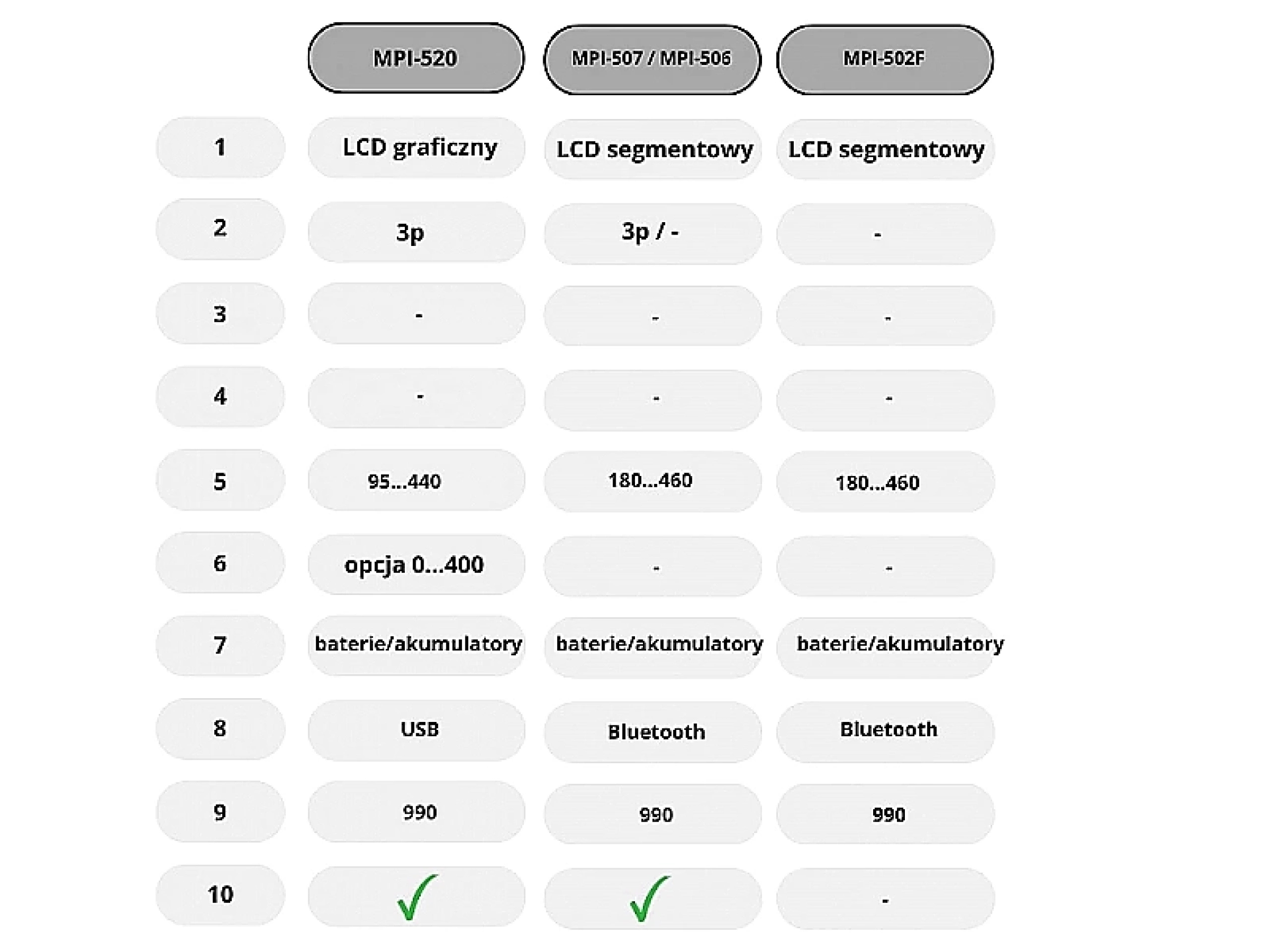

Porównanie MPI520 / MPI-507 / MPI-506 / MPI-502F

Oznaczenia w tabeli

1. Rodzaj wyświetlacza


2. Pomiar rezystancji uziemienia


3. Autotesty


4. Kalkulator strat


5.
   Napięcia pomiarowe [V]



6. Pomiar prądu przemiennego [A]


7. Zasilanie


8. Transmisja


9. Pamięć


10. Pomiar rezystancji izolacji
