TUNEL ROZSĄCZAJĄCY, DRENAŻ AQUABIN 8X300L DO ŚCIEKU OCZYSZCZONEGO LUB WODY OPADOWEJ

Tunele rozsączające Aquabin 300 litrów przeznaczone są do rozsączania w gruncie ścieków pochodzących z zanieczyszczeń z gospodarstw domowych. Dodatkowo służy do retencji i rozsączania wód opadowych z terenu wokół budynku, dróg, podjazdów, a także parkingów.

System tuneli może składać się zarówno z jednego jak i kilku bądź kilkunastu czy kilkudziesięciu modułów wraz z elementami zaślepiającymi zwanymi deklami.

Na ścianach bocznych każdego tunelu znajdują się podłużne szczeliny – perforacja boczna, które służą do rozsączania wody deszczowej jak i ścieków w gruncie

Tunele wyposażone są w specjalne zatrzaski, dzięki którym można je łączyć ze sobą w dowolnej dla siebie ilości jeden za drugim.

✅CECHY CHARAKTERYSTYCZNE✅

• Wykonane z PEHD polietylenu wysokiej gęstości.


• Do rozsączania ścieków i wody deszczowej w gruncie


• Łatwy montaż.


• Wygodny transport.


• Lekka konstrukcja.


• Możliwość łączenia tuneli w ciągi o dowolnej długości.


• Niewielka głębokość posadowienia.


• Dwa przyłącza wentylacji Ø110 w górnej części tunelu.


• Dekiel z deflektorem wlotowym.


• Przyłącza wlotowe o średnicy Ø110 i Ø160 mm.


• Możliwość instalacji w miejscach o ruchu aut do 3,5T.


• Odporność na korozję chemiczną.


• Wysoka odporność mechaniczna.


• Nowa generacja tradycyjnego drenażu.

✅DANE TECHNICZNE TUNELU ✅

• Długość: 1200 mm


• Szerokość: 800 mm


• Wysokość: 520 mm


• Pojemność: 300l


• Waga: 11 kg


• Powierzchnia rozsączania dolna: 1 m2


• Powierzchnia rozsączania boczna: 0,9 m2


• Powierzchnia rozsączania całkowita: 1,9 m2


• Wysokość perforacji bocznej: 370 mm

✅SPECYFIKACJA✅

• Producent: Aquabin


• Model: Tunel rozsączający Aquabin 300 litrów

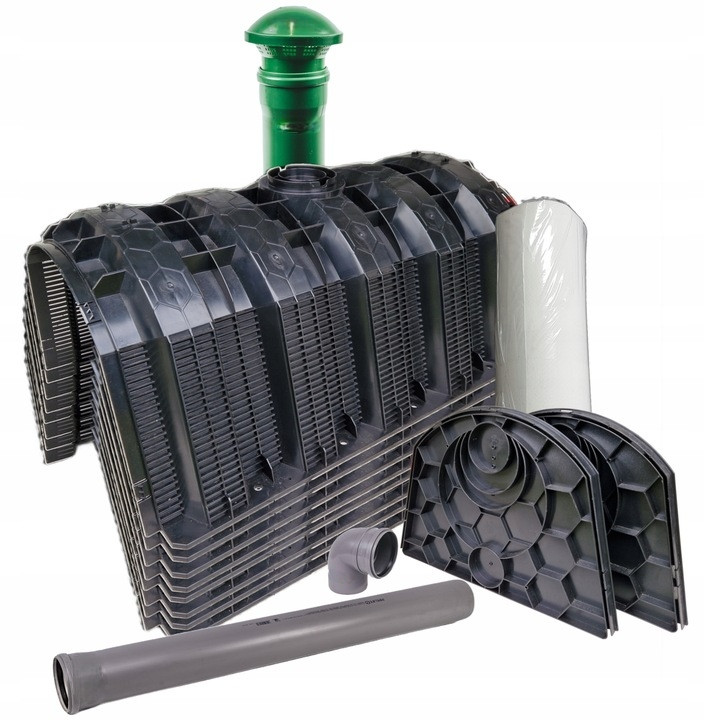

✅ZESTAW ZAWIERA✅

1. Tunele rozsączające 300 litrów Aquabin – 8 szt.


2. Komplet dekli (2 szt.)


3. Geowłóknina 9,6 m


4. Rura wywiewna w zielonym kolorze.


5. Rura 1m z kolankiem

Dekiel do tunelu rozsączającego 300L, przeznaczony jest do montażu na początku jak i na końcu każdej nitki złoża. Dekiel montujemy do tunelu 300 poprzez zastosowanie dedykowanych zatrzasków. Dekiel wyposażony jest w dwa przyłącza Ø110 oraz po jednym Ø160 , Ø200, Ø315 mm.

Złoże rozsączające z tuneli rozsączających, należy wyposażyć w system napowietrzania na jego  końcu. Można to zrobić poprzez wykorzystanie przyłącza znajdującego się na górnej ścianie każdego z tuneli lub poprzez wykorzystanie górnego przyłącza w deklu zamykającym.

Dekiel tunelu 300 wykonany został z PEHD (polietylenu wysokiej gęstości) metodą wtrysku tworzyw sztucznych. Użyta metoda produkcyjna pozwala uzyskać produkt o zwartej i lekkiej budowie. Każdy dekiel posiada żebra wzmacniającego jego konstrukcję.

✅SPOSÓB MONTAŻU✅

Minimalna szerokość wykopu pod tunel powinna wynosić 0,8 m, a odległość pomiędzy nitkami powinna wynosić co najmniej 1 m (jeśli robimy więcej niż jedną nitkę). Dno wykopu powinno być starannie wypoziomowane. Na wyrównanej powierzchni należy ułożyć warstwę wspomagającą rozsączanie ścieku bądź wody opadowej (kruszywo o frakcji 16-32 mm lub frakcja 31-63 mm). Następnym krokiem jest ochrona tuneli rozsączających – w tym celu należy je nakryć geowłókniną. Należy je przykryć w taki sposób, aby pasy geowłókniny nachodziły na siebie. Na zakończenie wykop zakopuje się warstwą ziemi.

Tunele powinny być położone ze spadkiem około 1%. Maksymalna głębokość posadowienia nie powinna przekraczać 120 cm, licząc od powierzchni gruntu do górnej krawędzi tuneli. Maksymalna długość jednej nitki to 30 metrów.

Każda z nitek powinna być wyposażona w dodatkowe odprowadzenie powietrza, czyli wentylację (wywiewka z rurą).
