Przedmiotem aukcji jest:

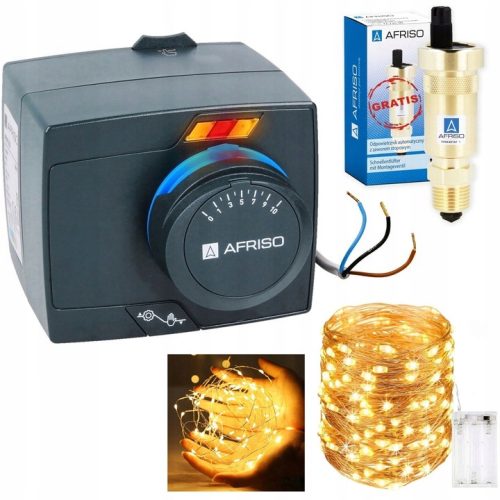

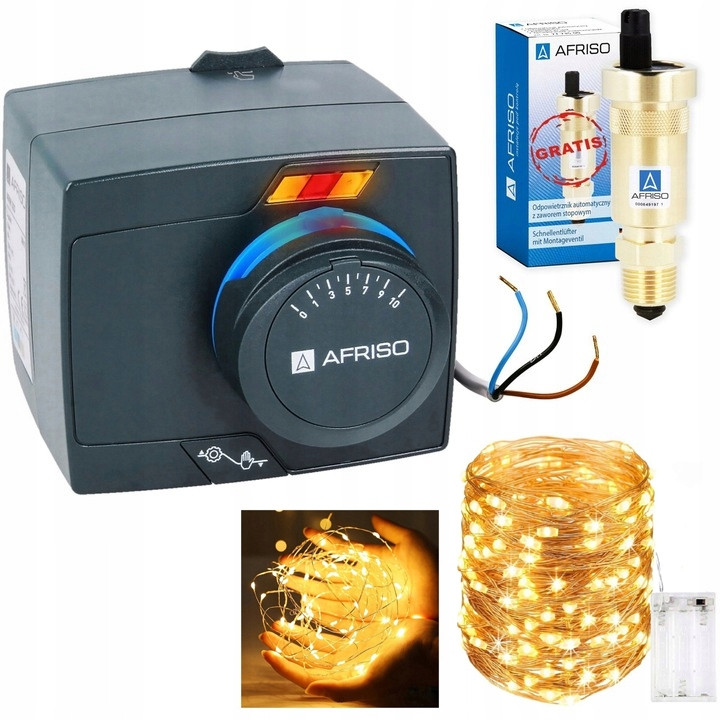

Siłownik 3-pkt 230V ARM 343 ProClick AFRISO + ODPOWIETRZNIK AUTOMATYCZNY AFRISO

DO KAŻDEGO ZAKUPIONEGO PRODUKTU NA TEJ AUKCJI OTRZYMUJESZ LAMPKI LED

Światełka świąteczne na druciku z to świetny pomysł na ozdobę choinki, wnętrza czy prezentu.

Doskonale komponują się na stroiku, wokół roślin na parapecie czy w innym wybranym przez siebie miejscu.

Dzięki nim można stworzyć unikalny prezent pod choinkę czy na Mikołajki dla bliskiej osoby.

Przepalenie jednej diody nie wygasza zestawu.

Dane techniczne

• Kolor: biały ciepły



• Długość części oświetlającej: 10m


• Lampki “żyłki” 100 mikro diod LED


•
  Żywe, wyraziste kolory


• Diody energooszczędne



• Zasilane bateriami: 3x AA (brak w zestawie)

ZASTOSOWANIE

Siłowniki elektryczny ARM ProClick 1434310 przeznaczone są do sterowania obrotowymi zaworami mieszającymi. W zależności od wersji ich moment obrotowy wynosi 6 lub 15 Nm. Ich zakres obrotu to 90°. Możliwe jest również operowanie siłownikiem w trybie ręcznym przy użyciu pokrętła.

OPIS

Siłowniki ARM ProClick wyróżniają się unikalnymi funkcjami oraz atrakcyjnym wyglądem. Dwustronna skala na pokrętle określa stopień otwarcia zaworu. Duże diody LED wskazują kierunek obrotu zaworu. Ręczne obracanie zaworu jest możliwe dzięki zastosowaniu prostego w użyciu sprzęgła w formie przycisku. Siłowniki ARM ProClick nie wymagają konserwacji dzięki zastosowaniu wyjątkowo adhezyjnego smaru zębatek. Siłowniki dostarczane są z przewodem elektrycznym o długości 2 m z żyłami wyraźnie oznaczonymi kolorami. Przewód połączony jest z siłownikiem poprzez wtyczkę, zabezpieczoną pokrywką. Umożliwia to montaż siłownika na zaworze bez podpiętego przewodu sterującego. Montaż siłownika ARM ProClick na zaworach mieszających ARV ProClick odbywa się bez użycia narzędzi oraz bez dodatkowych części czy adapterów. Używając odpowiednich adapterów siłowniki ARM ProClick można zamontować także na zawory poprzedniej generacji ARV oraz na zaworach innych producentów. W zależności od konstrukcji zaworów, siłowniki ARMProClick można zamontować na zaworze z wykorzystaniem mechanizmu ProClick lub w sposób tradycyjny, przy użyciu śrub mocujących oraz kontrujących.

• napięcie zasilania: 230 V AC


• czas obrotu o 90°: 120 sekund


• moment obrotowy: 6 Nm


• rodzaj sterowania: 3-punktowe

INNOWACYJNY System ProClick

Największą przewagą nowej generacji zaworów mieszających ARV ProClick i siłowników elektrycznych ARM ProClick jest innowacyjny system ProClick.

Dzięki niemu, montaż nowego siłownika ARM ProClick na nowym zaworze ARV ProClick sprowadza się do dwóch prostych kroków:

1. Zdjęcie pokrętła z zaworu ARV ProClick.

2. Nałożenie na niego siłownika ARM ProClick.

A to wszystko bez żadnych dodatkowych elementów i użycia narzędzi. Tak po prostu!

Pokrętło i niebieski pierścień ograniczający, zamontowane są na zaworze na zatrzask. Pod pokrętłem zawsze znajduje się przykręcony adapter do siłowników elektrycznych ARM ProClick. Montaż siłownika odbywa się poprzez nasunięcie go na zawór z adapterem w dogodnej dla użytkownika pozycji. Aby zsunąć siłownik z zaworu wystarczy tylko nacisnąć i przytrzymać przycisk zwalniający mechanizm blokujący.

Odświeżony design

Dla wygodniejszej obsługi ręcznej, pokrętła w obrotowych zaworach mieszających ARV ProClick oraz siłownikach elektrycznych ARM ProClick są większe w stosunku do poprzedniej generacji.

Posiadają również obrotową skalę numeryczną, która montowana jest na zatrzask.

1. Diody LED - Przy użyciu czytelnych diod LED siłownik sygnalizuje swój kierunek obrotu, co umożliwia szybką diagnostykę jego pracy.

2. Wygodne pokrętło - Duże pokrętło z wyraźnym wskaźnikiem nastawy pozwala na łatwe i precyzyjne operowanie siłownikiem w trybie ręcznym.

3. Przycisk trybu pracy - Prosty w użyciu przycisk umożliwia zmianę trybu pracy siłownika z automatycznej na ręczną.

4. Kabel z odpinaną wtyczką - Kabel sterujący podłączony jest do obudowy siłownika wtyczką. Ułatwia to montaż samego siłownika oraz wykonanie połączeń elektrycznych

SCHEMAT MONTAŻU SIŁOWNIKA NA ZAWORZE PROCLICK

1. Zawór ARV ProClick

2. Cztery punkty mocujące mechanizmu ProClick

3. Spłaszczenie na adapterze

4. Dźwignia mechanizmu ProClick

5. Siłownik ARM ProClick

6. Pierścień ze wskaźnikiem

7. Pokrętło

8. Dwustronna skala

Do montażu siłownika ARM ProClick na zaworach ARV poprzedniej generacji służy zestaw przyłączeniowy 1410110 (dostępny na naszych pozostałych aukcjach lub w opcji "kup w zestawie"):

a. znacznik

b. adapter na trzpień zaworu

c. śruba blokująca siłownik

Montaż siłownika możliwy jest w jednej z 4 pozycji. Element wskazujący niebieskiego pierścienia powinien być ustawiony w górę. Jeżeli po założeniu siłownika na zawór element ten znajduje się w innej pozycji, należy wyciągnąć pokrętło, zdemontować niebieski pierścień i założyć go ponownie, elementem wskazującym do góry. Niebieski pierścień posiada od strony wewnętrznej element konstrukcyjny umożliwiający podważenie go śrubokrętem płaskim.

DO KAŻEGO ZAKUPIONEGO SIŁOWNIKA NA TEJ AUKCJI OTRZYMUJESZ ODPOWIETRZNIK AFRISO

Nowy odpowietrznik automatyczny AFRISO PrimoVent z Aquastop posiada szereg nowatorskich rozwiązań, które pozwoliły na uzyskanie jeszcze lepszych parametrów odpowietrzania. Najważniejsze zmiany kryją się w konstrukcji mechanizmu odpowietrzającego, który znajduje się wewnątrz korpusu. Potwierdzeniem wyjątkowości konstrukcji nowego odpowietrznika oraz skuteczności jego działania jest uzyskanie ochrony patentowej.

W najnowszej odsłonie odpowietrznik automatyczny został wyposażony w system Aquastop, który dodatkowo zabezpiecza przed wyciekiem wody z instalacji w wypadku, gdyby np. wskutek zabrudzenia otwór wentylacyjny odpowietrznika stracił szczelność. System Aquastop zbudowany jest ze specjalnych uszczelek, które w wyniku nasiąknięcia wodą z potencjalnego wycieku zwiększają swoją objętość. Skutkuje to zamknięciem zaworu powietrznego odpowietrznika, zanim dojdzie do wydostania się wody.

• materiał: mosiądz ocynkowany


• przyłącze 1/2” GZ


• maksymalna temperatura: 110°C


• maksymalne ciśnienie: 12 bar
